Membránlégrugók

BIAIR®-ED sorozat alumíniumöntvényből

Alacsony frekvenciájú (vertikálisan 2,5 Hz) membránlégrugó precízen beállítható csillapítási szinttel a hatékony rezgésszigetelés érdekében. Alumíniumöntvényből, univerzálisan alkalmazható.

Terheléstől független sajátfrekvencia.
Kopásálló, alacsony karbantartási igényű csillapítás, kívülről könnyen beállítható.
Nincs testhangátvitel, nem továbbítja a szerkezeti zajt.
Maximális munkamagasság 157 mm.

Technikai adatok
Tartozékok

Leírás és technikai adatok

Termékleírás

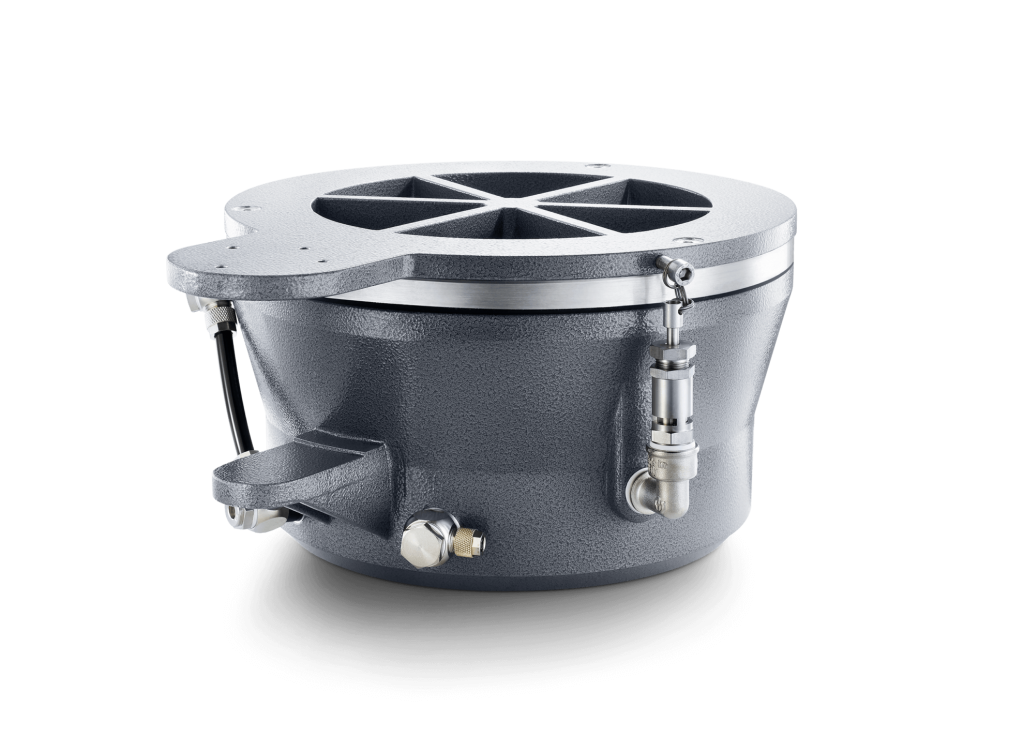

BiAir®-ED típussorozat alumíniumöntvényből

A BiAir® membránlégrugós izolátor alumíniumöntvényből készül. A légtömeget egy vékony falú, rugalmas és nyomásálló gördülőmembrán zárja körül. A dugattyú a membránon ül, és a légtömeg támasztja alá.
Ez a szerkezeti kialakítás rendkívül hatékony rezgésszigetelést tesz lehetővé. A lehető legjobb csillapítás érdekében a légtér a szigetelőrendszer belsejében két kamrára (terhelés és csillapítás) van osztva, amelyeket egy légtömlő köt össze. Egy precízen állítható fojtószelep segítségével ennek az összekötő vezetéknek az áramlási keresztmetszete kívülről könnyen beállítható. A fojtószelepen keletkező légsúrlódás akár 15 %-os csillapító hatást is eredményezhet.

A membrán túlnyomásból eredő károsodása kiegészítő biztonsági szelepek vagy mechanikus dugattyúlöket-korlátozás alkalmazásával gyakorlatilag kizárható.

Membránlégrugó a hatékony rezgéscsillapítás számára

Általános információk a BiAir®-ED membránlégrugó kiválasztásáról és alkalmazásáról.

A horizontáls irányú mozgás megengedett legnagyobb amplitúdója a légrugó méretétől függően 1 és 2 mm között van.
A légrugó méretének kiválasztásakor a terhelést 4 bar légnyomás mellett válassza ki.
Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
Az itt felsorolt standard megoldásokon kívül számos nagyobb lökethosszúságú, valamint alacsonyabb sajátfrekvenciával rendelkező légrugót is kínálunk.
RAL 7037 porszürke színű porszórt bevonattal.
Más RAL-szín érdeklődés alapján.

BiAir®-ED változatok

Típus	Cikkszám	Sajátfrekvencia vertikális/horizontális	Ø A	B	Ø C	H (munka-magasság)	+/- út	max. terhelés 4 Bar* nyomáson	max. terhelés 6 Bar* nyomáson
0,5	50-0012	2,5/2,8 Hz	120 mm	216 mm	129 mm	157 mm	+/- 2,5 mm	2 670 N	4 000 N
1	50-0026	2,5/2,8 Hz	172 mm	288 mm	200 mm	157 mm	+/- 2,5 mm	6 330 N	9 500 N
1,5	50-0191	2,5/2,8 Hz	212 mm	305 mm	230 mm	157 mm	+/- 3,5 mm	10 170 N	15 260 N
2	50-0188	2,5/2,8 Hz	226 mm	335 mm	260 mm	157 mm	+/- 2,5 mm	14 200 N	21 300 N
2,5	50-0036	2,5/2,8 Hz	271 mm	378 mm	300 mm	157 mm	+/- 3,0 mm	19 670 N	29 500 N
3	50-0055	2,5/2,8 Hz	348 mm	467 mm	382 mm	157 mm	+/- 2,5 mm	34 130 N	51 200 N
4	50-0064	2,5/2,8 Hz	490 mm	605 mm	530 mm	157 mm	+/- 2,75 mm	65 730 N	98 600 N
5*	50-0072	2,5/2,8 Hz	747 mm	875 mm	798 mm	157 mm	+/- 3,5 mm	155 730 N	233 600 N

* lakkozatlan

BIAIR®-ED tartozékok

Mechanikus-pneumatikus szintszabályozó MPN-LCV

Az MPN-LCV mechanikus pneumatikus szintszabályozó egyszerű, de hatékony megoldás a terhelésváltozások okozta ferdülés megakadályozására a robusztus LCV proporcionális szelepeinkkel.

A célérték szintje a görgős állítógyűrű elforgatásával állítható be, és ± 1/10 mm pontossággal tartható fenn.

Mechanikus-pneumatikus szintszabályozó MPN-PMV

Az MPN-PMV mechanikus pneumatikus szintszabályozó egyszerű, de hatékony megoldás a terhelésváltozások okozta ferdülés megakadályozására a robusztus, krómozott PVM proporcionális szelepeinkkel.

A célérték szintje a görgős állítógyűrű elforgatásával állítható be, és ± 1/100 mm pontossággal tartható fenn.

Elektromos-pneumatikus pozíciószabályozó (Electronic-Pneumatic Position Control) EPPC™

Az EPPC™ valós idejű szintvezérlő a nagy dinamikájú, rezgésérzékeny gépek kiváló hatásfokú rezgésszigeteléséhez, nagy pozicionálási pontossággal és lecsengési idővel szemben támasztott magas követelményekkel.
