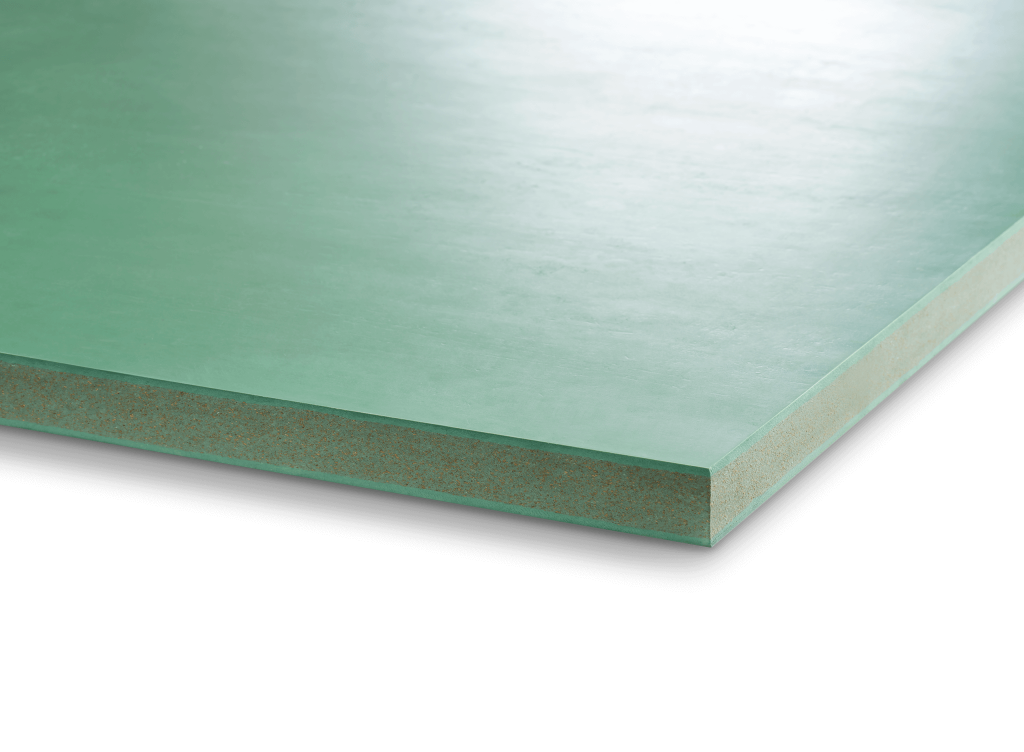

Rezgésszigetelő lemez

B30 típus

Puha szigetelőlemez profil nélkül, különösen alkalmas emeleti beépítés hatékony szigetelésére.

Leírás és Technikai adatok

Leírás
  • Puha szigetelőpanel profil nélkül.
  • Különösen alkalmas emeleti beépítés hatékony rezgéscsillapításra.
Megjegyzés
  • A Bilz szigetelőlemezek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott terhelés a gép statikus és dinamikus terheléséből áll. Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
Terhelés

20-80 N/cm²

Vastagság

18 mm

Súrlódási együttható

0,8

A B30 szigetelőlap dinamikus sajátfrekvenciája

Cikkszámok és méretek

Szögletes profil

Méret [mm]B5 Cikkszámok
1000 x 50001-0057
500 x 50001-0079
500 x 25001-0078
250 x 25001-0072
250 x 15001-0071
200 x 20001-0069
200 x 10001-0068
150 x 15001-0065
150 x 10001-0064
150 x 7501-0066
100 x 10001-0058
100 x 5001-0060
75 x 7501-0083
50 x 5001-0080

Elérhető standard formátumok szögletes kivitelben

Egyedi és köztes formátumokat kérésre egyedileg gyártunk

Körprofil

Méret [Ø mm]B30 Cikkszámok
5001-0076
7501-0082
11001-0061
15001-0063
20001-0067
23801-0070
30001-0073

Elérhető standard formátumok kör alakban

Megjegyzés

    • A Bilz szigetelőpanelek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
    • Kérésre szívesen szállítunk egyedi méreteket is.
    • A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze.
      Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
    • Bizonyos lemezek egyoldalas profilozással is kaphatók (pl. B4-1 jelöléssel).
    • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
    • Vágási tűrés a DIN 7715/T5 P3 osztály szerint.
    • W: A padlóegyenetlenségek kiegyenlítésére szolgáló gofriszerkezetű változat (B32W, B30W, B13W).

A technikai változások fenntartva.
