Leírás és Technikai adatok

Élelmiszer-, luxusélelmiszer-, csomagoló-, vegyipari és gyógyszeripari gépekhez, melyek megfelelő rögzítőfurattal vagy menettel rendelkeznek a gépalapzaton, valamint tisztatéri alkalmazásokhoz.

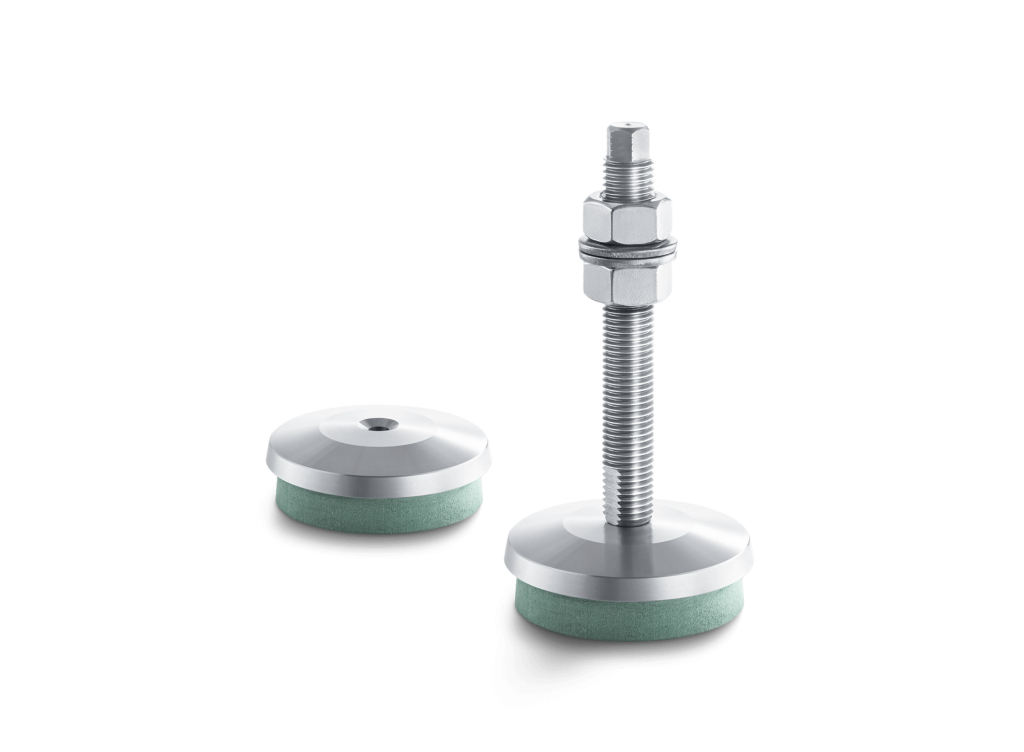

A BNRSV géplábakat olyan helyen alkalmazzák, ahol a talp és a gép között szoros csatlakozásra van szükség (menetes szárat külön kell rendelni).
A padló egyenetlenségeit, illetve a ± 3°-os szögkülönbségeket az önbeálló szintezőcsavar egyenlíti ki.

A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze. Optimális szigetelőhatás a megadott maximális teherbírás kb. 80-90 %-ánál.
A felhasznált rezgésszigetelő lemez típusát a típusmegjelölés tartalmazza, a BNRV 50/4 a B4-es rezgésszigetelő lemezzel van szerelve, a BNRSV 150/0 a B0-val, stb.
Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között

B4
Közepesen kemény szigetelőlemez jó rezgés- és szerkezethangszigeteléssel.
Univerzálisan alkalmazható.

B30W
Lágy hangolás a nagyon jó szigetelő hatás érdekében, pl. csiszológépekhez, vizsgálóberendezésekhez, mérőgépekhez stb.

BR-7
Csúszásgátló lemez rezgésszigetelés nélkül

Nemesacél

Sorozat	Cikkszám BNRV	Cikkszám BNRSV	Max. terhelés /db	Ø D	H
50/4	30-0031	30-0014	1 700 N	54 mm	24 mm
70/4	30-0035	30-0018	3 600 N	76 mm	25 mm
110/4	30-0023	30-0007	9 100 N	116 mm	27,5 mm
150/4	30-0027	30-0011	17 000 N	156 mm	29,5 mm
50/30W	30-0030	30-0013	700 N	54 mm	27 mm
70/30W	30-0034	30-0017	1 400 N	76 mm	28 mm
110/30W	30-0022	30-0006	3 500 N	116 mm	30,5 mm
150/30W	30-0026	30-0010	6 900 N	156 mm	32,5 mm
50/BR-7	30-0032	30-0016	2 800 N	54 mm	16 mm
70/BR-7	30-0036	30-0020	5 800 N	76 mm	17 mm
110/BR-7	30-0024	30-0009	14 500 N	116 mm	19,5 mm
150/BR-7	30-0028	30-0012	27 500 N	156 mm	21,5 mm

BNRV / BNRSV tartozékok

A BNRV / BNRSV sorozathoz különböző méretű rozsdamentes acél szintező- és rögzítőcsavarok választhatók, amelyeket egy-egy anyával és alátéttel szállítunk. Kérjük, rendeléskor adja meg a méretet.
A csavar típusát az alkalmazás statikus és dinamikus terhelésének megfelelően kell kiválasztani.

Menet	Anyaga	70 mm	100 mm	125 mm	150 mm	200 mm	250 mm	300 mm
M10	rozsdamentes acél	18-0012	18-0006	-	-	-	-	-
M12	rozsdamentes acél	-	18-0017	18-0068	18-0020	-	-	-
M16	rozsdamentes acél	-	18-0031	18-0061	18-0034	18-0037	18-0056	-
M20	rozsdamentes acél	-	18-0042	18-0063	18-0045	18-0048	-	-
M24	rozsdamentes acél	-	-	-	18-0053	18-0064	18-0065	-
