Leírás és technikai adatok
Termékleírás
BiAir®-ED-HE-MAX típussorozat alumíniumöntvényből

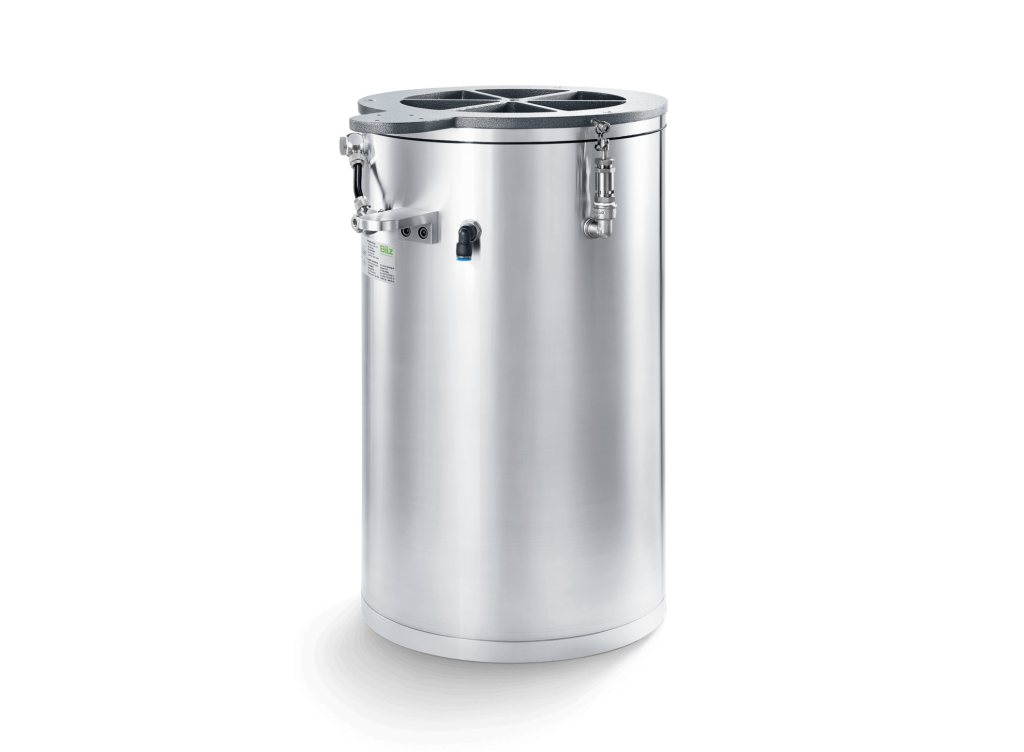

A BiAir® membránlégrugós izolátor alumíniumöntvényből készül. A légtömeget egy vékony falú, rugalmas és nyomásálló gördülőmembrán zárja körül. A dugattyú a membránon ül, és a légtömeg támasztja alá.
Ez a szerkezeti kialakítás rendkívül hatékony rezgésszigetelést tesz lehetővé. A lehető legjobb csillapítás érdekében a légtér a szigetelőrendszer belsejében két kamrára (terhelés és csillapítás) van osztva, amelyeket egy légtömlő köt össze. Egy precízen állítható fojtószelep segítségével ennek az összekötő vezetéknek az áramlási keresztmetszete kívülről könnyen beállítható. A fojtószelepen keletkező légsúrlódás akár 15%-os csillapító hatást is eredményezhet.
A gördülőmembrán túlnyomásból eredő károsodása kiegészítő biztonsági szelepek vagy mechanikus dugattyúlöket-korlátozás alkalmazásával gyakorlatilag kizárható.
Membránlégrugó a hatékony rezgéscsillapítás számára.
Általános információk a BiAir®-ED-EH-MAX membránlégrugó kiválasztásáról és alkalmazásáról.
- A horizontáls irányú mozgás megengedett legnagyobb amplitúdója a légrugó méretétől függően 1 és 2 mm között van.
- A légrugó méretének kiválasztásakor a terhelést 4 bar légnyomás mellett válassza ki.
- Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
- Az itt felsorolt standard megoldásokon kívül számos nagyobb lökethosszúságú, valamint alacsonyabb sajátfrekvenciával rendelkező légrugót is kínálunk.
- Lakkfestés nélkül
- A légrugók kérésre porszórtan, különböző RAL-színekben is rendelhetők.
BiAir®-ED-HE-MAX változatok
| Típus | Cikkszám | Sajátfrekvencia vertikális/horizontális | Ø A | B | Ø C | H (munka-magasság) | +/- út | max. terhelés 4 Bar* nyomáson | max. terhelés 6 Bar* nyomáson |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 50-0035 | 1,2/2,8 Hz | 200 mm | 288 mm | 200 mm | 509 mm | +/- 2,5 mm | 6 330 N | 9 500 N |
| 1,5 | 50-0025 | 1,2/2,8 Hz | 230 mm | 305 mm | 230 mm | 509 mm | +/- 3,5 mm | 10 170 N | 15 260 N |
| 2 | 50-0054 | 1,2/2,8 Hz | 260 mm | 335 mm | 260 mm | 509 mm | +/- 2,5 mm | 14 200 N | 21 300 N |
| 2,5 | 50-0044 | 1,2/2,8 Hz | 300 mm | 378 mm | 300 mm | 509 mm | +/- 3,0 mm | 19 670 N | 29 500 N |
| 3 | 50-0062 | 1,2/2,8 Hz | 382 mm | 467 mm | 382 mm | 509 mm | +/- 2,5 mm | 34 130 N | 51 200 N |
| 4 | 50-0066 | 1,7/2,8 Hz | 490 mm | 605 mm | 530 mm | 509 mm | +/- 2,75 mm | 65 730 N | 98 600 N |
| 5 | 50-0073 | 1,2/2,8 Hz | 728 mm | 960 mm | 509 mm | 509 mm | +/- 3,5 mm | 155 730 N | 233 600 N |
