Membránlégrugók

BIAIR®-ED-HE sorozat alumíniumöntvényből

Alacsony frekvenciájú (vertikálisan 1,7 Hz) membránlégrugó precízen beállítható csillapítási szinttel a hatékony rezgésszigetelés érdekében. Alumíniumöntvényből, univerzálisan alkalmazható.

  • Terheléstől független sajátfrekvencia.
  • Kopásálló, alacsony karbantartási igényű csillapítás, kívülről könnyen beállítható.
  • Nincs testhangátvitel, nem továbbítja a szerkezeti zajt.
  • Maximális munkamagasság 307 mm.

Leírás és technikai adatok

Termékleírás

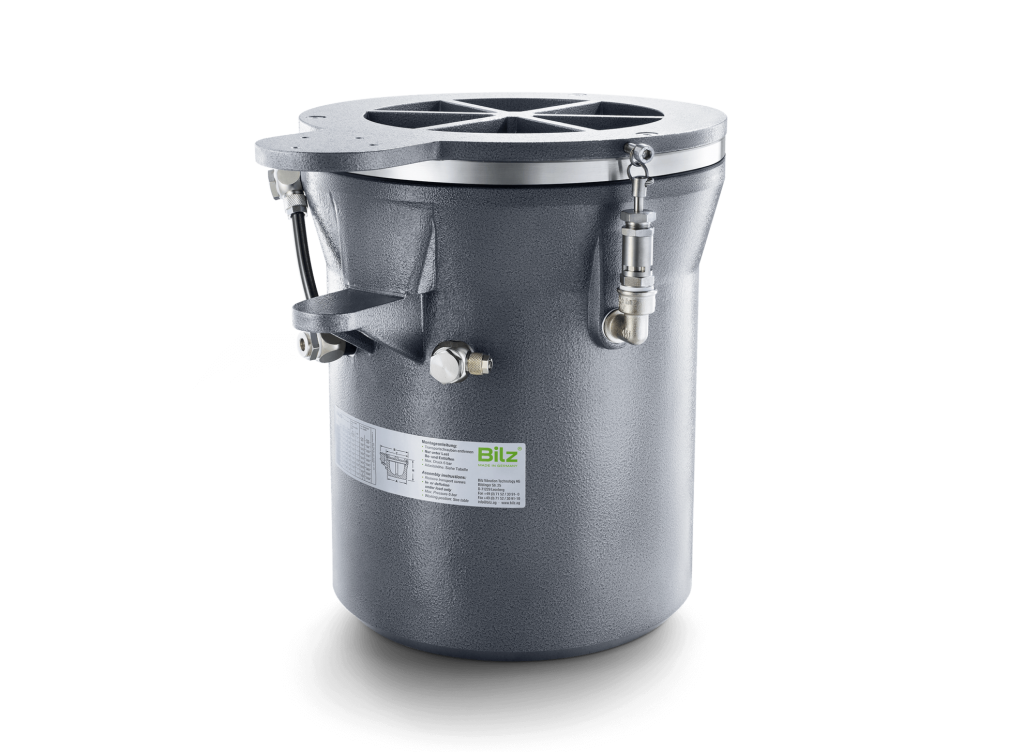

BiAir®-ED-HE típussorozat alumíniumöntvényből

A BiAir® membránlégrugós izolátor alumíniumöntvényből készül. A légtömeget egy vékony falú, rugalmas és nyomásálló gördülőmembrán zárja körül. A dugattyú a membránon ül, és a légtömeg támasztja alá.
Ez a szerkezeti kialakítás rendkívül hatékony rezgésszigetelést tesz lehetővé. A lehető legjobb csillapítás érdekében a légtér a szigetelőrendszer belsejében két kamrára (terhelés és csillapítás) van osztva, amelyeket egy légtömlő köt össze. Egy precízen állítható fojtószelep segítségével ennek az összekötő vezetéknek az áramlási keresztmetszete kívülről könnyen beállítható. A fojtószelepen keletkező légsúrlódás akár 15%-os csillapító hatást is eredményezhet.

A gördülőmembrán túlnyomásból eredő károsodása kiegészítő biztonsági szelepek vagy mechanikus dugattyúlöket-korlátozás alkalmazásával gyakorlatilag kizárható.



Membránlégrugó a hatékony rezgéscsillapítás számára.

Általános információk a BiAir®-ED-EH membránlégrugó kiválasztásáról és alkalmazásáról.
  • A horizontáls irányú mozgás megengedett legnagyobb amplitúdója a légrugó méretétől függően 1 és 2 mm között van.
  • A légrugó méretének kiválasztásakor a terhelést 4 bar légnyomás mellett válassza ki.
  • Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
  • Az itt felsorolt standard megoldásokon kívül számos nagyobb lökethosszúságú, valamint alacsonyabb sajátfrekvenciával rendelkező légrugót is kínálunk.
  • RAL 7037 porszürke színű porszórt bevonattal.
  • Más RAL-szín érdeklődés alapján.

BiAir®-ED-HE változatok

TípusCikkszámSajátfrekvencia vertikális/horizontálisØ ABØ CH (munka-magasság)+/- útmax. terhelés 4 Bar* nyomásonmax. terhelés 6 Bar* nyomáson
0,5*50-01451,7/2,8 Hz120 mm216 mm129 mm307 mm+/- 2,5 mm2 670 N4 000 N
150-00271,7/2,8 Hz172 mm288 mm200 mm307 mm+/- 2,5 mm6 330 N9 500 N
1,550-00211,7/2,8 Hz212 mm305 mm230 mm307 mm+/- 3,5 mm10 170 N15 260 N
250-00461,7/2,8 Hz226 mm335 mm260 mm307 mm+/- 2,5 mm14 200 N21 300 N
2,550-00371,7/2,8 Hz271 mm378 mm300 mm307 mm+/- 3,0 mm19 670 N29 500 N
350-00561,7/2,8 Hz348 mm467 mm382 mm307 mm+/- 2,5 mm34 130 N51 200 N
450-00651,7/2,8 Hz490 mm605 mm530 mm307 mm+/- 2,75 mm65 730 N98 600 N
*lakkozatlan

BIAIR®-ED tartozékok

Mechanikus-pneumatikus szintszabályozó MPN-LCV

Az MPN-LCV mechanikus pneumatikus szintszabályozó egyszerű, de hatékony megoldás a terhelésváltozások okozta ferdülés megakadályozására a robusztus LCV proporcionális szelepeinkkel.

A célérték szintje a görgős állítógyűrű elforgatásával állítható be, és ± 1/10 mm pontossággal tartható fenn.

Mechanikus-pneumatikus szintszabályozó MPN-PMV

Az MPN-PMV mechanikus pneumatikus szintszabályozó egyszerű, de hatékony megoldás a terhelésváltozások okozta ferdülés megakadályozására a robusztus, krómozott PVM proporcionális szelepeinkkel.

A célérték szintje a görgős állítógyűrű elforgatásával állítható be, és ± 1/100 mm pontossággal tartható fenn.

Elektropneumatikus pozíciószabályozó (Electronic-Pneumatic Position Control) EPPC™



Az EPPC™ valós idejű szintvezérlő a nagy dinamikájú, rezgésérzékeny gépek kiváló hatásfokú rezgésszigeteléséhez, nagy pozicionálási pontossággal és lecsengési idővel szemben támasztott magas követelményekkel.
