Gumi légrugók

FAEBI® sorozat

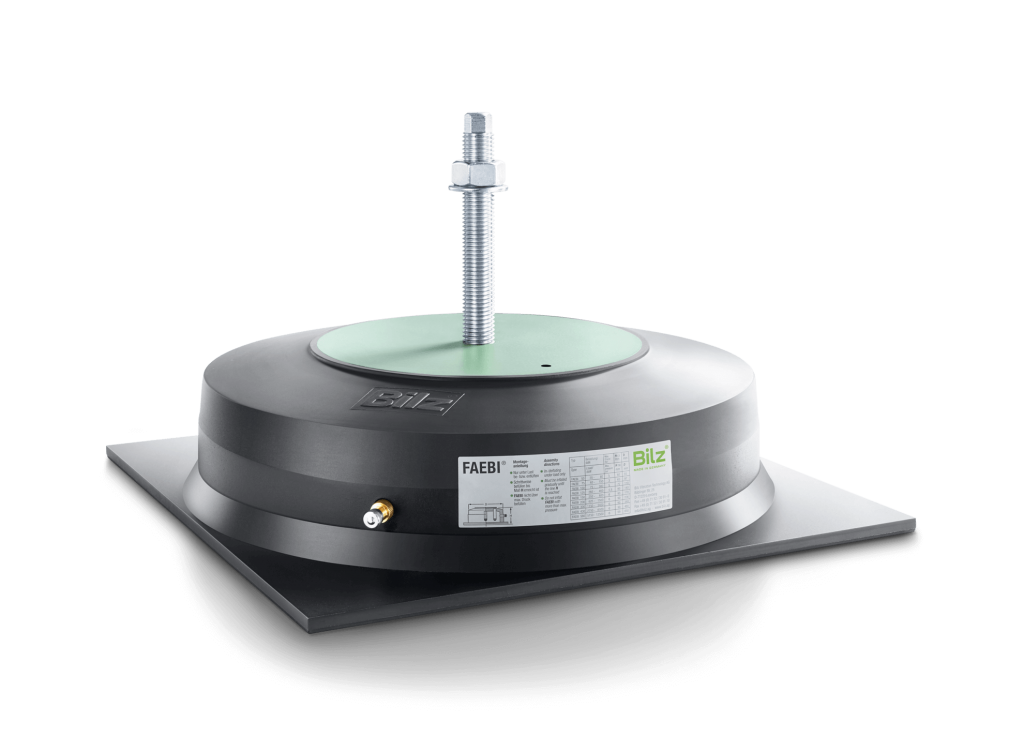

FAEBI® gumilégrugó-izolátor

A berugózási tulajdonságokat a légnyomás beállításával lehet szabályozni
Beépített csillapítás, ezért nincs szükség külön csillapítóra
(alacsony karbantartási igény)
Nincs testhangátvitel, nem továbbítja a szerkezeti zajokat.

Technikai adatok
Tartozékok

Leírás és Technikai adatok

Termékleírás

Az egyszerű FAEBI® légrugó számos különböző méretben és kivitelben kapható, hogy illeszkedjen az Ön alkalmazásához.

Előnyök az acélrugóval szemben

A légrugók használata a rezgésszigeteléshez az acélrugókkal szemben számos előnnyel jár:

A rezgésszigetelő rendszer rugalmas kialakítása: statikus vagy dinamikus terhelés változása esetén a berugózás a légnyomás beállításával könnyen módosítható. Ez történhet manuálisan vagy automatikusan (pl. Bilz szintszabályozó rendszerrel).
Integrált csillapítás, ezért nincs szükség külön csillapítóra.
Nincs szerkezet által közvetített zajátvitel.

Megfelelő változat kiválasztása

A megfelelő légrugó kiválasztásánál ügyeljen arra, hogy a gumi légrugó maximális terhelését a statikus és dinamikus terhelés összege ne lépje túl.
A nagy dinamikájú alkalmazásokban a keményebb FAEBI® változatok csökkentik a szigetelők berugózását. Minél puhább a szigetelőelem, annál jobb az elérhető szigetelőhatás.

Kérjük, vegye fel velünk a kapcsolatot, szívesen segítünk a megfelelő elemek kiválasztásában!

Megjegyzés

Ha a gép alsó széle nem fedi teljesen a gumi légrugó átmérőjét (∅ D), javasoljuk speciális védőburkolatunk használatát (lásd a “Tartozékok” fejezetben az egyes légrugótípusoknál).
Alkalmazási hőmérséklet-tartomány: -20 °C és +60 °C között
Az elemeket a gépen meglévő furatokhoz kell rögzíteni a mellékelt csavarok segítségével. A padlóhoz való rögzítés általában nem szükséges.
Kérjük, hogy a csavart csak kézzel csavarja be, ne használjon villáskulcsot! Kérjük, hogy a hozzá tartozó anyát is csak kis nyomatékkal csavarja rá.
A gépet a leeresztett elemekre kell helyezni, amelyeket aztán egy szabványos szelepen keresztül fokozatosan fel lehet fújni a H méretig (= munkamagasság). A megadott maximális légnyomást semmilyen körülmények között nem szabad túllépni!
A felfújás és leeresztés csak terhelés alatt történhet (kérjük, vegye figyelembe a megengedett maximális nyomást)!
+/-5 mm magassági korrekció lehetséges.

FAEBI® 50

Terhelési tartomány
100 – 600 N / szigetelőelem

Típuskínálat FAEBI® 50

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	ØD	H (munka-magasság)	H (beépítési magasság)	Ød	h	G
Standard	40-0071	200-600 N	3 bar	110 mm	85 mm	60 mm	61 mm	35 mm	5 mm	M10
Standard + BR7-1	40-0134	200-500 N	2,5 bar	110 mm	85 mm	62 mm	68 mm	35 mm	5 mm	M10
Soft	40-0072	100-500 N	2,5 bar	110 mm	85 mm	60 mm	61 mm	35 mm	5 mm	M10
Soft + BR7-1	40-0135	100-450 N	2,3 bar	110 mm	85 mm	62 mm	68 mm	35 mm	5 mm	M10

Faebi® 50 sajátfrekvencia

FAEBI® 75

Terhelési tartomány
300 – 1 500 N / szigetelőelem

Típuskínálat FAEBI® 75

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Standard	40-0082	400-1 500 N	3 bar	115 mm	100 mm	63 mm	67 mm	43 mm	5 mm	M12
Standard + BR7-1	40-0136	400-1 350 N	2,7 bar	115 mm	100 mm	65 mm	74 mm	43 mm	5 mm	M12
Soft	40-0084	350-1 300 N	2,6 bar	115 mm	100 mm	63 mm	67 mm	43 mm	5 mm	M12
Soft + BR7-1	40-0137	350-1 200 N	2,4 bar	115 mm	100 mm	65 mm	74 mm	43 mm	5 mm	M12
Super Soft	40-0083	300-1 050	2,1 bar	115 mm	100 mm	63 mm	67 mm	43 mm	5 mm	M12
Super Soft + BR7-1	40-0138	300-1 050	2,1 bar	115 mm	100 mm	65 mm	74 mm	43 mm	5 mm	M12

Faebi® 75 sajátfrekvencia

FAEBI® 100

Terhelési tartomány
550 – 3 000 N / szigetelőelem

Típuskínálat FAEBI® 100

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Standard	40-0024	750-3 000 N	5 bar	135 mm	120 mm	62 mm	65 mm	60 mm	5 mm	M12
Standard + BR7-1	40-0139	750-3 000 N	5 bar	135 mm	120 mm	64 mm	72 mm	60 mm	5 mm	M12
Soft	40-0026	600-2 600 N	4,4 bar	135 mm	120 mm	62 mm	65 mm	60 mm	5 mm	M12
Soft + BR7-1	40-0140	600-2 600 N	4,4 bar	135 mm	120 mm	64 mm	72 mm	60 mm	5 mm	M12
Super Soft	40-0025	550-2 400	4 bar	135 mm	120 mm	62 mm	65 mm	60 mm	5 mm	M12
Super Soft + BR7-1	40-0141	550-2 400	4 bar	135 mm	120 mm	64 mm	72 mm	60 mm	5 mm	M12

Faebi® 100 sajátfrekvencia

FAEBI® 125

Terhelési tartomány
2 200 – 4 600 N / szigetelőelem

Típuskínálat FAEBI® 125

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Standard	40-0033	2 600-4 600 N	5,5 bar	165 mm	140 mm	93 mm	98 mm	66 mm	5 mm	M16
Standard + BR7-1	40-0142	2 600-4 600 N	5,5 bar	165 mm	140 mm	95 mm	105 mm	66 mm	5 mm	M16
Soft	40-0035	2 400-4 050 N	4,9 bar	165 mm	140 mm	93 mm	98 mm	66 mm	5 mm	M16
Soft + BR7-1	40-0143	2 400-4 050 N	4,9 bar	165 mm	140 mm	95 mm	105 mm	66 mm	5 mm	M16
Super Soft	40-0034	2 200-3 500 N	4,2 bar	165 mm	140 mm	93 mm	98 mm	66 mm	5 mm	M16
Super Soft + BR7-1	40-0144	2 200-3 500 N	4,2 bar	165 mm	140 mm	95 mm	105 mm	66 mm	5 mm	M16

Faebi® 125 sajátfrekvencia

FAEBI® 150

Terhelési tartomány
230 – 8 500 N / szigetelőelem

Típuskínálat FAEBI® 150

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Hart	40-0043	2 600-8 500 N	6,4 bar	200 mm	170 mm	91 mm	96 mm	80 mm	8 mm	M16
Standard	40-0037	2 500-8 000 N	6 bar	200 mm	170 mm	91 mm	96 mm	80 mm	8 mm	M16
Soft	40-0040	2 400-7 000 N	5,3 bar	200 mm	170 mm	91 mm	96 mm	80 mm	8 mm	M16
Super Soft	40-0038	2 300-6 500 N	4,9 bar	200 mm	170 mm	91 mm	96 mm	80 mm	8 mm	M16

Faebi® 150 sajátfrekvencia

FAEBI® 200

Terhelési tartomány
5 500 – 15 000 N / szigetelőelem

Típuskínálat FAEBI® 200

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Hart	40-0051	7 000-15 000 N	6 bar	260 mm	236 mm	91 mm	95 mm	130 mm	8 mm	M16
Standard	40-0046	6 250-15 000 N	6 bar	260 mm	236 mm	91 mm	95 mm	130 mm	8 mm	M16
Soft	40-0048	6 000-13 000 N	5,2 bar	260 mm	236 mm	91 mm	95 mm	130 mm	8 mm	M16
Super Soft	40-0047	5 500-11 500 N	4,6 bar	260 mm	236 mm	91 mm	95 mm	130 mm	8 mm	M16

Faebi® 200 sajátfrekvencia

FAEBI® 300

Terhelési tartomány
10 500 – 28 000 N / szigetelőelem

Típuskínálat FAEBI® 300

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Hart	40-0058	12 000-28 000 N	6,5 bar	370 mm	340 mm	89 mm	93 mm	200 mm	8 mm	M20
Standard	40-0055	11 500-27 000 N	6 bar	370 mm	340 mm	89 mm	93 mm	200 mm	8 mm	M20
Soft	40-0056	10 500-25 000 N	5,6 bar	370 mm	340 mm	89 mm	93 mm	200 mm	8 mm	M20

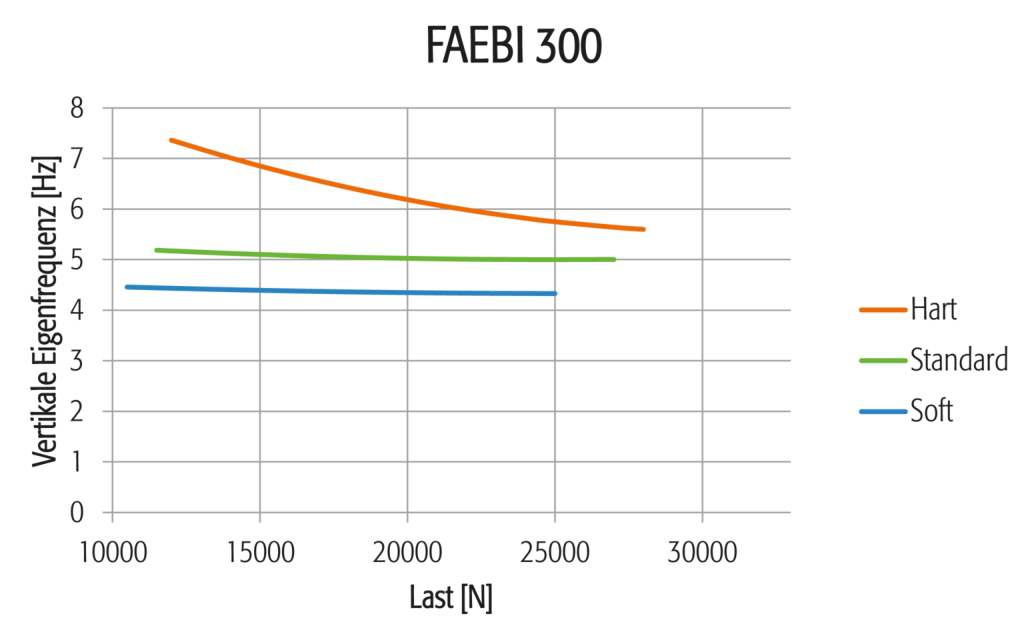

Faebi® 300 sajátfrekvencia

FAEBI® 430

Terhelési tartomány
27 500 – 66 000 N / szigetelőelem

Típuskínálat FAEBI® 430

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Hart	40-0065	33 000-66 000 N	6,1 bar	500 mm	480 mm	89 mm	94 mm	315 mm	12 mm	M20
Standard	40-0064	27 500-65 000 N	6 bar	500 mm	480 mm	89 mm	94 mm	315 mm	12 mm	M20

Faebi® 430 sajátfrekvencia

FAEBI® 580

Terhelési tartomány
51 000 – 120 000 N / szigetelőelem

Típuskínálat FAEBI® 580

Változat	Cikkszám	Terhelés/db	Max. nyomás	A	Ø D	H (munka-magasság)	H (beépítési magasság)	Ø d	h	G
Super Hart	40-0079	54 000-120 000 N	6,6 bar	680 mm	650 mm	89 mm	91 mm	380 mm	14 mm	M24
Hart	40-0078	52 000-115 000 N	6,3 bar	680 mm	650 mm	89 mm	91 mm	380 mm	14 mm	M24
Standard	40-0076	51 500-110 000 N	6 bar	680 mm	650 mm	89 mm	91 mm	380 mm	14 mm	M24

Faebi® 580 sajátfrekvencia

FaEBI® tartozékok

RÖGZÍTŐCSAVAROK

A FAEBI® gumilégrugókat a gépágyon lévő furatokhoz kell rögzíteni a tartozékként mellékelt csavarokkal (egy-egy anyával és alátéttel). A padlóhoz való rögzítés általában nem szükséges.
Az egyes változathoz számos különböző csavar áll rendelkezésre. Szívesen adunk Önnek tanácsot.

Csavarválaszték

Típus	Cikkszám	Menet	Anyag	Hossz
FAEBI 50	19-0311	M10	horganyzott	100 mm
FAEBI 75 / 100	19-0322	M12	horganyzott	100 mm
FAEBI 125 / 150 / 200	19-0324	M16	horganyzott	125 mm
FAEBI 300 / 430	19-0327	M20	horganyzott	150 mm
FAEBI 580	19-0329	M24	horganyzott	150 mm

Kézi pumpa

Kézi pumpa a kézi légfeltöltéshez.
Art.-Nr. 40-0128

Sűrített levegős pisztoly

Sűrített levegős pisztoly nyomásmérővel a meglévő sűrítettlevegő-rendszeren keresztül történő levegőfeltöltéshez.
Art.-Nr. 40-0089

Nyomásszabályozó

A Bilz nyomásszabályozó ideális kiegészítő olyan alkalmazásokhoz, amelyek nem igényelnek automatikus szintszabályozást.
A légrugók kézi feltöltése helyett az állandó sűrített levegős ellátórendszerhez vannak csatlakoztatva. Az egyes légrugók munkamagassága külön-külön állítható a nyomásszabályozó segítségével.

Alkalmazási terület

Olyan alkalmazások, amelyeknél a gyártási/vizsgálati folyamat során a súlypont állandó (a gépalkatrészek, munkadarabok stb. nem mozognak, állandó a tömeg).
Nehezen hozzáférhető rendszerek, amelyek megnehezítik a légrugók légnyomásának kézi ellenőrzését.

A FAEBI® nyomásszabályozás előnyei

A szükséges légnyomás egyszerű és pontos beállítása minden egyes légrugóhoz vagy vezérlőcsoporthoz.
Alacsony karbantartási igény
Nyomásmérő a folyamatos nyomáskijelzéshez
Folyásirányú részecskeszűrő és vízleválasztó
Bármennyi légrugóhoz vagy vezérlőcsoporthoz beállítható

Nyomásszabályozás	Cikkszám
3-as nyomásszabályozó, beleértve a pneumatikus csatlakozót és a tömlőkészletet is	40-0179
4-es nyomásszabályozó, beleértve a pneumatikus csatlakozót és a tömlőkészletet is	40-0180

Mechanikus-pneumatikus szintszabályozó MPN-LCV

Az MPN-LCV mechanikus pneumatikus szintszabályozó egyszerű, de hatékony megoldás a terhelésváltozások okozta ferdülés megakadályozása érdekében a robusztus LCV proporcionális szelepeinkkel.

A célérték szintje a görgős állítógyűrű elforgatásával állítható be, és ± 1/10 mm pontossággal tartható fenn.
Art.-Nr. 61-0103

Védőburkolat

Ha a FAEBI® tartófelületét nem fedi teljesen a gép(ágy) alsó széle vagy a szerelési felület, akkor a légrugóelem megfelelő terheléseloszlásának biztosítása érdekében megfelelő burkolatra van szükség. Ezenkívül a fedél védelmet nyújt a külső sérülések ellen.

Anyaga
Acéllemez (feketére alapozott)

Védőburkolat-cikkszámok

Típus	Cikkszám	Ø A	Ø D	s	h	d
AH-FAEBI® 50 / 75	40-0013	13 mm	115 mm	5 mm	40 mm	2 mm
AH-FAEBI® 100	40-0001	14 mm	140 mm	5 mm	45 mm	2 mm
AH-FAEBI® 125	40-0003	18 mm	160 mm	5 mm	60 mm	2 mm
AH-FAEBI® 150	40-0006	18 mm	190 mm	5 mm	60 mm	2 mm
AH-FAEBI® 200	40-0007	18 mm	255 mm	5 mm	60 mm	3 mm
AH-FAEBI® 300	40-0009	22 mm	360 mm	5 mm	60 mm	3 mm
AH-FAEBI® 430	40-0012	22 mm	500 mm	10 mm	60 mm	4 mm
AH-FAEBI® 580	40-0014	27 mm	680 mm	10 mm	60 mm	4 mm
