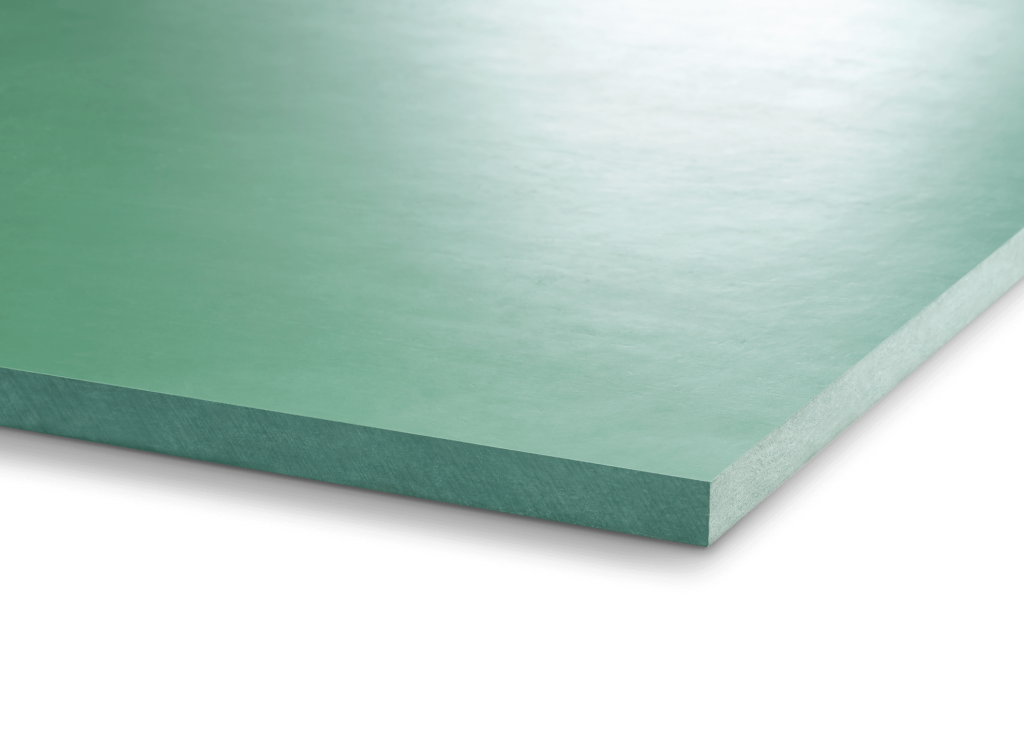

Rezgésszigetelő lemez

B0 TÍPUS

Magas szintű konzisztenciával rendelkező szigetelőlemez, különösen ajánlott alacsony belső merevségű gépekhez, például feldolgozógépekhez, esztergagépekhez, köszörűgépekhez stb.

Leírás és Technikai adatok

Leírás
  • Profilmentes kivitel
  • Nagyon magas szintű konzisztencia
  • Különösen ajánlott alacsony saját merevségű gépekhez, például megmunkálóközpontokhoz, esztergákhoz és köszörűgépekhez stb.
Megjegyzés
  • A Bilz szigetelőlemezek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott terhelés a gép statikus és dinamikus terheléséből áll. Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
Terhelés

50-200 N/cm²

Vastagság

15 mm

Súrlódási együttható

0,6

A B0 szigetelőlap dinamikus sajátfrekvenciája

Cikkszámok és méretek

Szögletes profil

Méret [mm]B0 Cikkszámok
1000 x 50001-0005
500 x 50001-0027
500 x 25001-0026
250 x 25001-0020
250 x 15001-0019
200 x 20001-0016
200 x 10001-0015
150 x 15001-0012
150 x 10001-0011
150 x 7501-0013
100 x 10001-0006
100 x 5001-0007
75 x 7501-0034
50 x 5001-0029

Elérhető standard formátumok szögletes kivitelben

Egyedi és köztes formátumokat kérésre egyedileg gyártunk

Körprofil

Méret [Ø mm]B0 Cikkszámok
5001-0024
7501-0033
11001-0008
15001-0010
20001-0014
23801-0018
30001-0021

Elérhető standard formátumok kör alakban

Megjegyzés

  • A Bilz szigetelőpanelek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze.
    Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • Bizonyos lemezek egyoldalas profilozással is kaphatók (pl. B4-1 jelöléssel).
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
  • Vágási tűrés a DIN 7715/T5 P3 osztály szerint.
  • W: A padlóegyenetlenségek kiegyenlítésére szolgáló gofriszerkezetű változat (B32W, B30W, B13W).

A technikai változások fenntartva.
