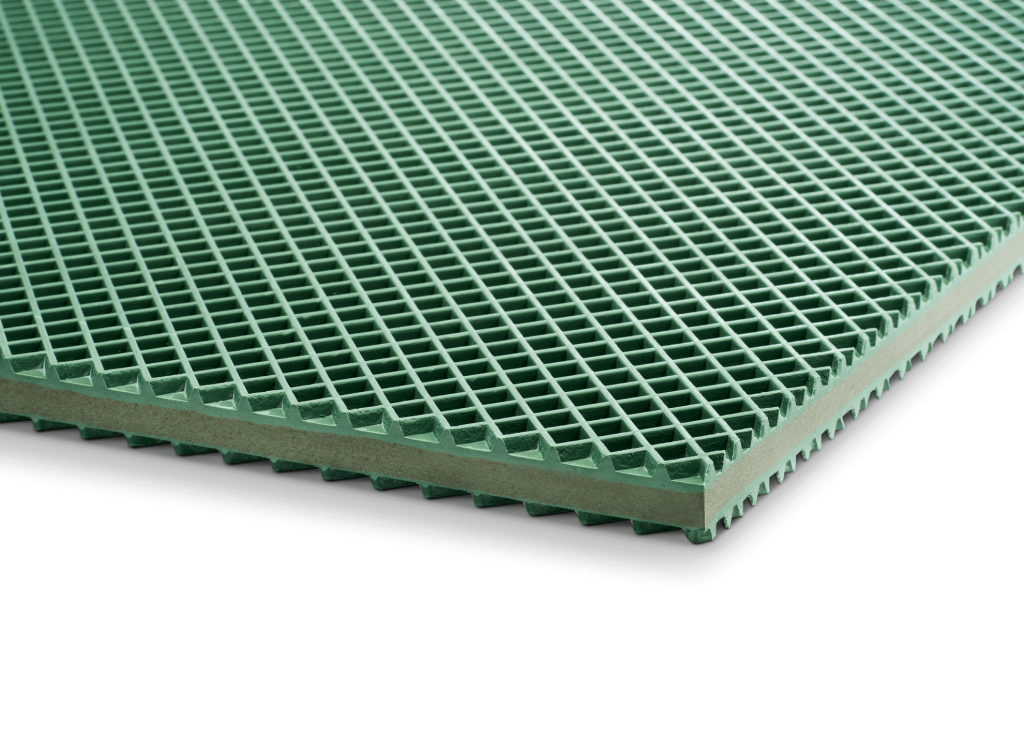

Rezgésszigetelő lemez

B30W típus

Nagyon lágy szigetelőlemez statikus alkalmazásokhoz, optimális szigetelőhatással az alacsony frekvenciájú hangolásnak köszönhetően, pl. mérő- és vizsgálógépekhez, mérlegekhez, mikroszkópokhoz.

Leírás és Technikai adatok

Leírás
  • Nagyon puha szigetelő panel.
  • Optimális szigetelőhatás az alacsony frekvenciájú hangolásnak köszönhetően, pl. mérő- és vizsgálógépekhez, mérlegekhez, mikroszkópokhoz.
Megjegyzés
  • A Bilz szigetelőlemezek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott terhelés a gép statikus és dinamikus terheléséből áll. Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • Egyoldalas profilozással is kapható (B30W-1 jelölés).
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
Terhelés

5-40 N/cm²

Vastagság

18 mm

Súrlódási együttható

0,8

A B30W szigetelőlap dinamikus sajátfrekvenciája

Cikkszámok és méretek

Szögletes profil

Méret [mm]B30W Cikkszámok
1000 x 50001-0087
500 x 50001-0106
500 x 25001-0105
250 x 25001-0101
250 x 15001-0100
200 x 20001-0098
200 x 10001-0097
150 x 15001-0094
150 x 10001-0093
150 x 7501-0095
100 x 10001-0088
100 x 5001-0089
75 x 7501-0110
50 x 5001-0107

Elérhető standard formátumok szögletes kivitelben

Egyedi és köztes formátumokat kérésre egyedileg gyártunk

Körprofil

Méret [Ø mm]B30W Cikkszámok
5001-0103
7501-0109
11001-0090
15001-0092
20001-0096
23801-0099
30001-0102

Elérhető standard formátumok kör alakban

Megjegyzés

  • A Bilz szigetelőpanelek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze.
    Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • Bizonyos lemezek egyoldalas profilozással is kaphatók (pl. B4-1 jelöléssel).
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
  • Vágási tűrés a DIN 7715/T5 P3 osztály szerint.
  • W: A padlóegyenetlenségek kiegyenlítésére szolgáló gofriszerkezetű változat (B32W, B30W, B13W).

A technikai változások fenntartva.
