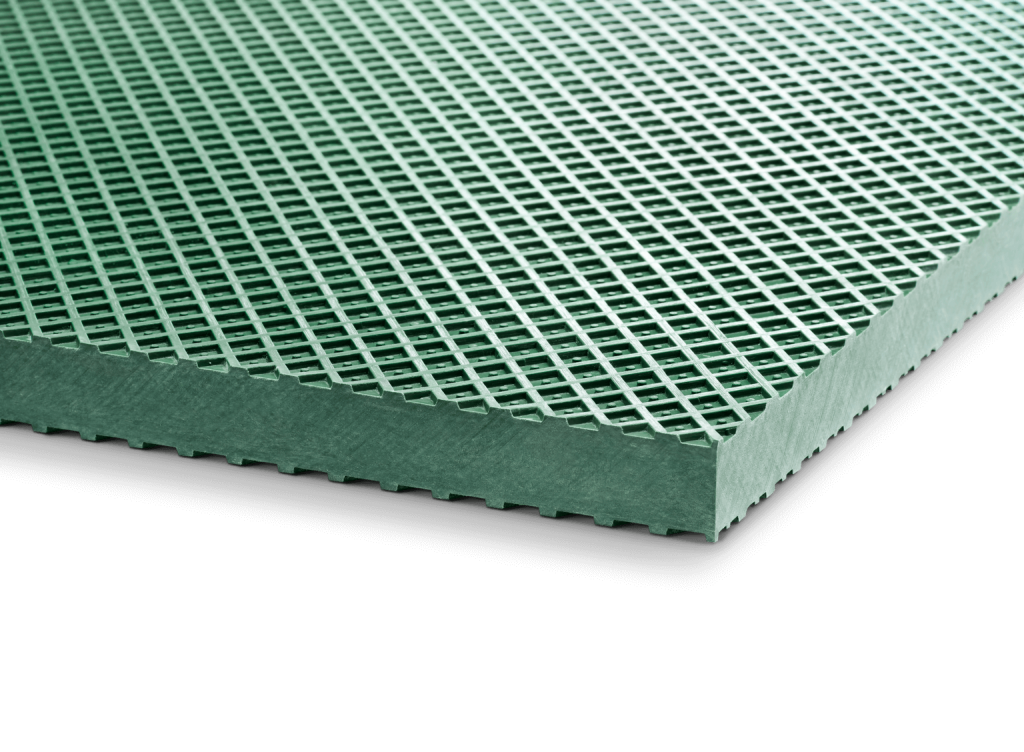

Rezgésszigetelő lemez

B5 típus

Profilozott szigetelőlemez az egyenetlen padlók kiegyenlítésére. Különösen kis érintkezési felülettel és nagy dinamikával rendelkező gépekhez, pl. présekhez, lyukasztókhoz, lemezollókhoz stb.

Leírás és Technikai adatok

Leírás
  • Nagy dinamikus zavaróerővel rendelkező, kis érintkezési felülettel rendelkező gépekhez, pl. présekhez, lyukasztókhoz, ollókhoz stb.
  • Az egyenetlen padlók kiegyenlítésére szolgáló profillal.
Megjegyzés
  • A Bilz szigetelőlemezek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott terhelés a gép statikus és dinamikus terheléséből áll. Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
Terhelés

50-160 N/cm²

Vastagság

25 mm

Súrlódási együttható

0,8

A B5 szigetelőlap dinamikus sajátfrekvenciája

Cikkszámok és méretek

Szögletes profil

Méret [mm]B5 Cikkszámok
1000 x 50001-0260
500 x 50001-0280
500 x 25001-0279
250 x 25001-0274
250 x 15001-0273
200 x 20001-0271
200 x 10001-0270
150 x 15001-0267
150 x 10001-0266
150 x 7501-0268
100 x 10001-0261
100 x 5001-0262
75 x 7501-0284
50 x 5001-0281

Elérhető standard formátumok szögletes kivitelben

Egyedi és köztes formátumokat kérésre egyedileg gyártunk

Körprofil

Méret [Ø mm]B50 Cikkszámok
5001-0277
7501-0283
11001-0263
15001-0265
20001-0269
23801-0272
30001-0275

Elérhető standard formátumok kör alakban

Megjegyzés

  • A Bilz szigetelőpanelek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze.
    Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • Bizonyos lemezek egyoldalas profilozással is kaphatók (pl. B4-1 jelöléssel).
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
  • Vágási tűrés a DIN 7715/T5 P3 osztály szerint.
  • W: A padlóegyenetlenségek kiegyenlítésére szolgáló gofriszerkezetű változat (B32W, B30W, B13W).

A technikai változások fenntartva.
