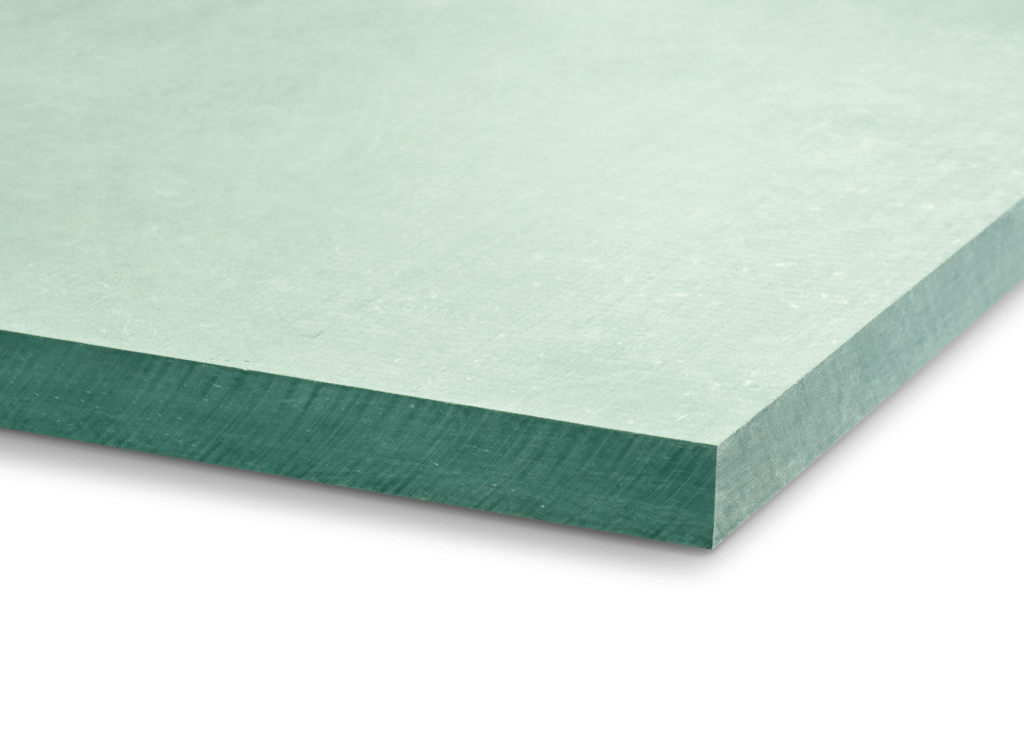

Rezgésszigetelő lemez

B50 típus

Szigetelőlemez nagy gépdinamikájú és csak kis érintkezési felülettel rendelkező gépekhez, pl. présekhez, lyukasztókhoz, lemezollókhoz stb.

Leírás és Technikai adatok

Leírás
  • Szigetelőlemez nagy gépdinamikájú és csak kis érintkezési felülettel rendelkező gépekhez, pl. présekhez, lyukasztókhoz, lemezollókhoz stb.
Megjegyzés
  • A Bilz szigetelőlemezek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott terhelés a gép statikus és dinamikus terheléséből áll. Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
Terhelés

50-200 N/cm²

Vastagság

25 mm

Súrlódási együttható

0,8

A B50 szigetelőlap dinamikus sajátfrekvenciája

Cikkszámok és méretek

Szögletes profil

Méret [mm]B5 Cikkszámok
1000 x 50001-0291
500 x 50001-0310
500 x 25001-0309
250 x 25001-0305
250 x 15001-0304
200 x 20001-0302
200 x 10001-0301
150 x 15001-0298
150 x 10001-0297
150 x 7501-0299
100 x 10001-0292
100 x 5001-0293
75 x 7501-0313
50 x 5001-0311

Körprofil

Méret [Ø mm]B50 Cikkszámok
5001-0307
7501-0312
11001-0294
15001-0296
20001-0300
23801-0303
30001-0306

Megjegyzés

  • A Bilz szigetelőpanelek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze.
    Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • Bizonyos lemezek egyoldalas profilozással is kaphatók (pl. B4-1 jelöléssel).
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
  • Vágási tűrés a DIN 7715/T5 P3 osztály szerint.
  • W: A padlóegyenetlenségek kiegyenlítésére szolgáló gofriszerkezetű változat (B32W, B30W, B13W).

A technikai változások fenntartva.
