Leírás és Technikai adatok

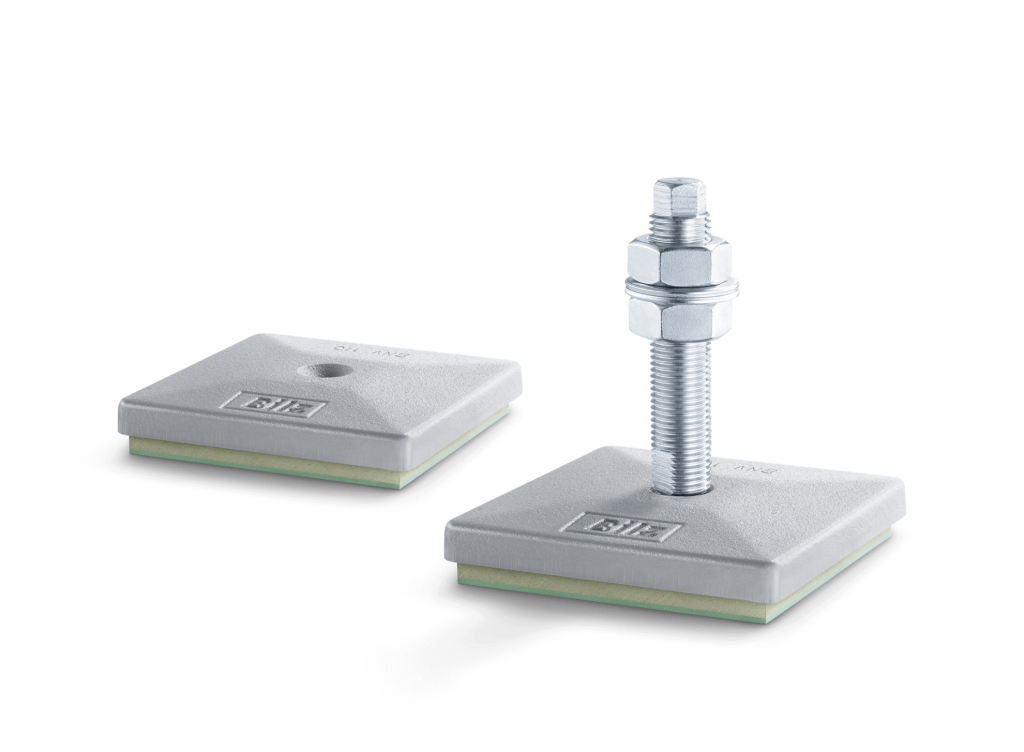

A BNV / BNVS szintezőlábak alkalmazási területek.
- Bevált és nagyon hatékony talpelemek, elsősorban könnyű és közepes súlyú gépekhez, melyek megfelelő rögzítőfurattal vagy menettel rendelkeznek a géptalapzaton.
- A BNVS géplábakat ott használják, ahol a talp és a gép között szoros csatlakozásra van szükség (menetes szárat külön kell rendelni).
- A padló egyenetlenségeit, illetve a ± 3°-os szögkülönbségeket az önbeálló szintezőcsavar egyenlíti ki.
Megjegyzés
- A megadott maximális terhelés a gép statikus és dinamikus terheléséből adódik össze. Optimális szigetelőhatás a megadott maximális teherbírás kb. 80-90 %-ánál.
- A felhasznált rezgésszigetelő lemez típusát a típusmegjelölés tartalmazza, a BNV 80/4 a B4-es rezgésszigetelő lemezzel van szerelve, a BNVS 115/0 a B0-val, stb.
- Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
A rezgésszigetelő lemezek tulajdonságai
B4
Közepesen kemény szigetelőlemez jó rezgés- és szerkezethang-szigeteléssel.
Univerzálisan alkalmazható.
B0
Profil nélküli szigetelőlemez nagy fokú konzisztenciával, pl. esztergagépekhez, feldolgozóközpontokhoz stb.
B30W
Lágy hangolás a nagyon jó szigetelő hatás érdekében, pl. csiszológépekhez, vizsgálóberendezésekhez, mérőgépekhez stb.
Szín
RAL 7037, porszürke
BNV / BNVS
| Sorozat | Cikkszám BNV | Cikkszám BNVS | Max. terhelés /db | L | B | H |
|---|---|---|---|---|---|---|
| 50/4 | 08-0030 | 10-0013 | 2 000 N | 60 mm | 60 mm | 22 mm |
| 80/4 | 08-0034 | 10-0023 | 4 700 N | 85 mm | 85 mm | 24 mm |
| 110/4 | 08-0004 | 10-0004 | 12 000 N | 123 mm | 123 mm | 28 mm |
| 115/4 | 08-0008 | 10-0026 | 11 400 N | 163 mm | 88 mm | 29 mm |
| 150/4 | 08-0016 | 10-0009 | 18 000 N | 147 mm | 147 mm | 32 mm |
| 200/4 | 08-0020 | 10-0025 | 37 000 N | 264 mm | 165 mm | 44 mm |
| 50/0 | 08-0028 | 10-0011 | 4 000 N | 60 mm | 60 mm | 22 mm |
| 80/0 | 08-0032 | 10-0021 | 9 500 N | 85 mm | 85 mm | 24 mm |
| 110/0 | 08-0002 | 10-0002 | 24 000 N | 123 mm | 123 mm | 28 mm |
| 115/0 | 08-0006 | 10-0027 | 22 800 N | 163 mm | 88 mm | 29 mm |
| 150/0 | 08-0014 | 10-0007 | 36 000 N | 147 mm | 147 mm | 32 mm |
| 200/0 | 08-0018 | 10-0028 | 74 000 N | 264 mm | 165 mm | 44 mm |
| 50/30W | 08-0029 | 10-0012 | 950 N | 60 mm | 60 mm | 25 mm |
| 80/30W | 08-0033 | 10-0022 | 2 300 N | 85 mm | 85 mm | 27 mm |
| 110/30W | 08-0003 | 10-0003 | 5 000 N | 123 mm | 123 mm | 31 mm |
| 115/30W | 08-0007 | 10-0029 | 4 500 N | 163 mm | 88 mm | 32 mm |
| 150/30W | 08-0015 | 10-0008 | 7 300 N | 147 mm | 147 mm | 35 mm |
| 200/30W | 08-0019 | 10-0030 | 15 000 N | 264 mm | 165 mm | 47 mm |
