Leírás és Technikai adatok
A PKD sorozat termékleírása
-

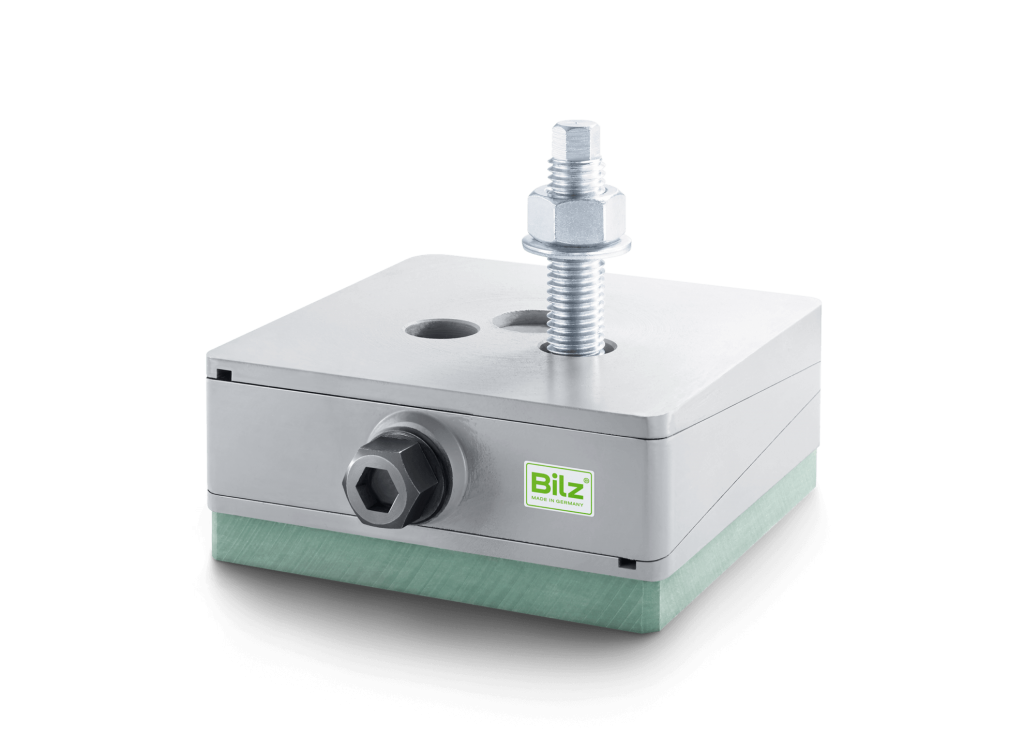

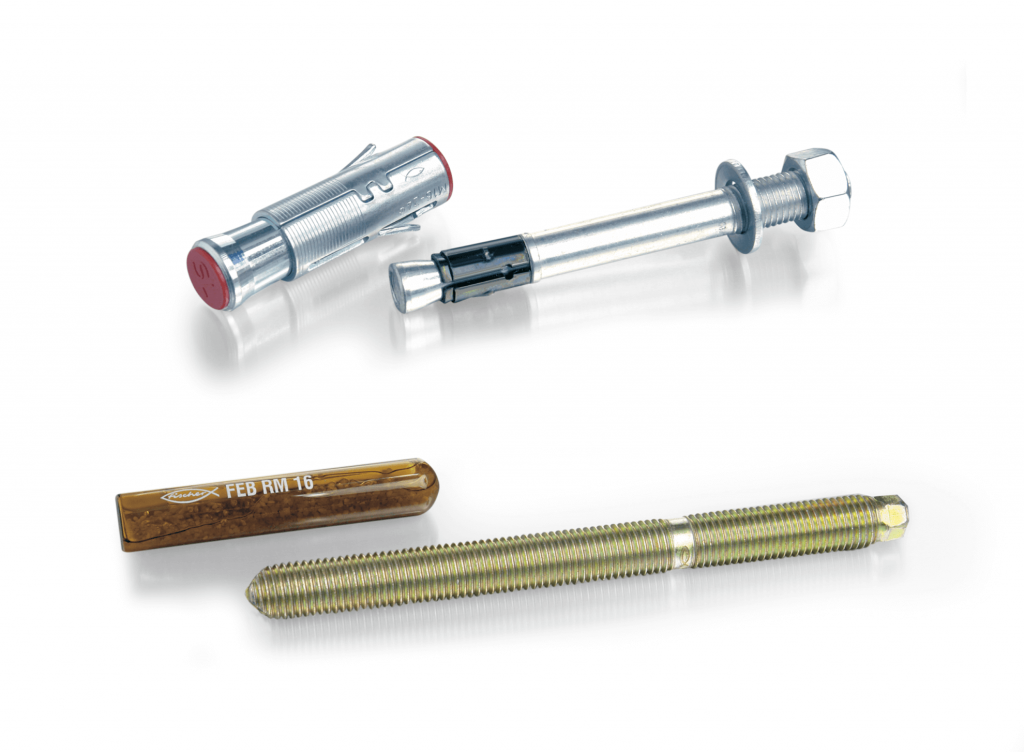

Az átmenő csavarozású Bilz PKD precíziós ékpapucsokat olyan gépeken használják, amelyeket kedvezőtlen súlypontviszonyok miatt feltétlenül rögzíteni kell.
-
Alkalmas műanyag fröccsöntőgépekhez, öntőgépekhez, gyalugépekhez, ütőgépekhez, hidegsajtoló gépekhez stb.
- Extrém csúszásállóság.
Megjegyzés
- A megadott maximális terhelés a gépre ható statikus és dinamikus terhelésekből adódnak össze. Optimális szigetelőhatás a megadott maximális teherbírás kb. 80-90 %-ánál.
- Az alkalmazott szigetelőlemez típusa a típusjelzésben található, pl. a PKD 3-0 B0 szigetelőlemezzel van szerelve.
- Alkalmazási hőmérséklet-tartomány: -20 °C és +80 °C között
Szín
RAL 7037, porszürke
Kulcsméretek
| Típus | Belső | Külső |
|---|---|---|
| PKA / PKD 1 | SW 10 | SW 19 |
| PKA / PKD 2 | SW 12 | SW 22 |
| PKA / PKD 3 | SW 14 | SW 27 |
| PKA / PKD 4 | SW 14 | SW 17 |
| PKA / PKD 5 | SW 14 | SW 27 |
| PKA / PKD 6 | SW 17 | SW 32 |
| PKA / PKD 7 | SW 19 | SW 41 |
| PKA / PKD 8 | SW 22 | SW 50 |
PKD B0-szett
- Alkalmas fúró- és marógépekhez, megmunkálóközpontokhoz, speciális gépekhez, hosszú esztergákhoz, hosszú gyalugépekhez.
Alsó lap: B0 szigetelőlemez
Típuskínálat
| PKD sorozat B0 lappal | Cikkszám | Max. terhelés /db | L | B | Középső pozíció (H) | d | e | Furat | Állítási tartomány |
| PKD 1-0 | 04-0003 | 25 000 N | 115 mm | 115 mm | 60 mm | 50 mm | 24 mm | 22 mm | +4/-5 mm |
| PKD 2-0 | 04-0005 | 43 000 N | 150 mm | 150 mm | 61 mm | 58 mm | 23 mm | 23 mm | +5/-6 mm |
| PKD 3-0 | 04-0009 | 77 000 N | 200 mm | 200 mm | 63 mm | 76 mm | 27 mm | 26 mm | +3/-7 mm |
| PKD 3/72-0 | 04-0007 | 77 000 N | 200 mm | 200 mm | 87 mm | 76 mm | 27 mm | 26 mm | +4/-7 mm |
| PKD 4-0 | 04-0011 | 97 000 N | 200 mm | 250 mm | 87 mm | 95 mm | 27 mm | 26 mm | +10/-7 mm |
| PKD 5-0 | 04-0013 | 161 000 N | 250 mm | 330 mm | 87 mm | 125 mm | 105 mm | 30 mm | +6/-10 mm |
| PKD 6-0 | 04-0015 | 236 000 N | 300 mm | 400 mm | 88 mm | 150 mm | 95 mm | 30 mm | +8/-12 mm |
| PKD 7-0 | 04-0017 | 393 000 N | 400 mm | 500 mm | 88 mm | 200 mm | 130 mm | 35 mm | +8/-14 mm |
| PKD 8-0 | 04-0019 | 591 000 N | 500 mm | 600 mm | 130 mm | 255 mm | 150 mm | 30 mm | +12/-15 mm |
