Röviden összefoglaLva



  • Hatékony szerkezeti hangszigetelés
  • Öregedésállóság
    Optimális üzemi körülmények között szinte korlátlan élettartam. Magas szintű konzisztencia.
  • Hőállóság
    -20° C-tól +80° C-ig
  • Kémiai ellenállás
    A legtöbb kereskedelmi forgalomban kapható hűtő- és kenőanyaggal, üzemanyaggal és tisztítószerrel szemben jó ellenálló képességgel rendelkezik.
  • Csillapítási tulajdonságok
    Nagyon magas, akár 30%-os csillapítási tényező

Válasszon lemeztípust



Lemeztípus kiválasztása

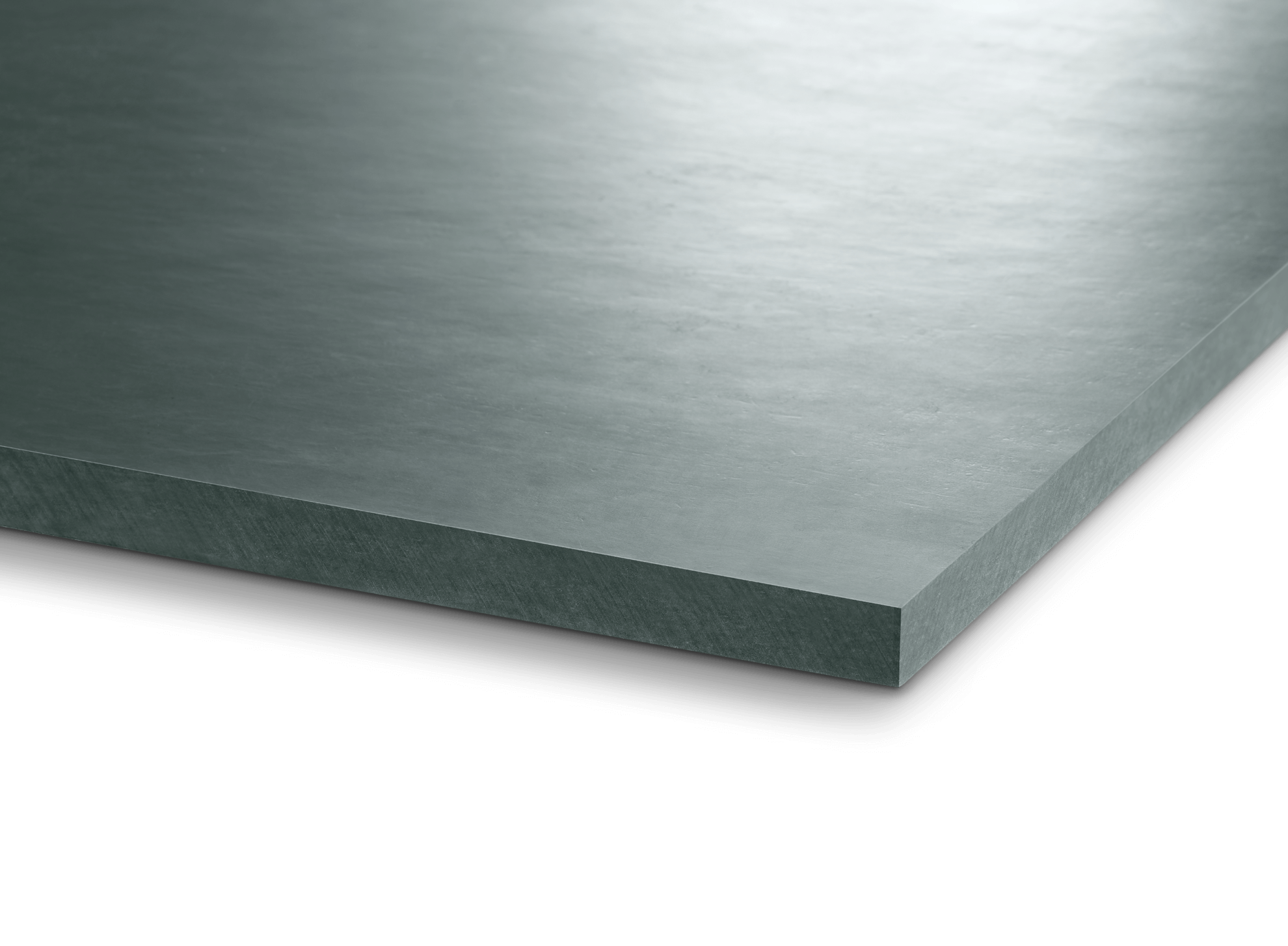

B6 lemeztípus

Rendkívül nagy teherbírású szigetelőpanel a legmagasabb szintű konzisztenciával. Nagyon nehéz és hosszú ágyas gépekhez.

További információ

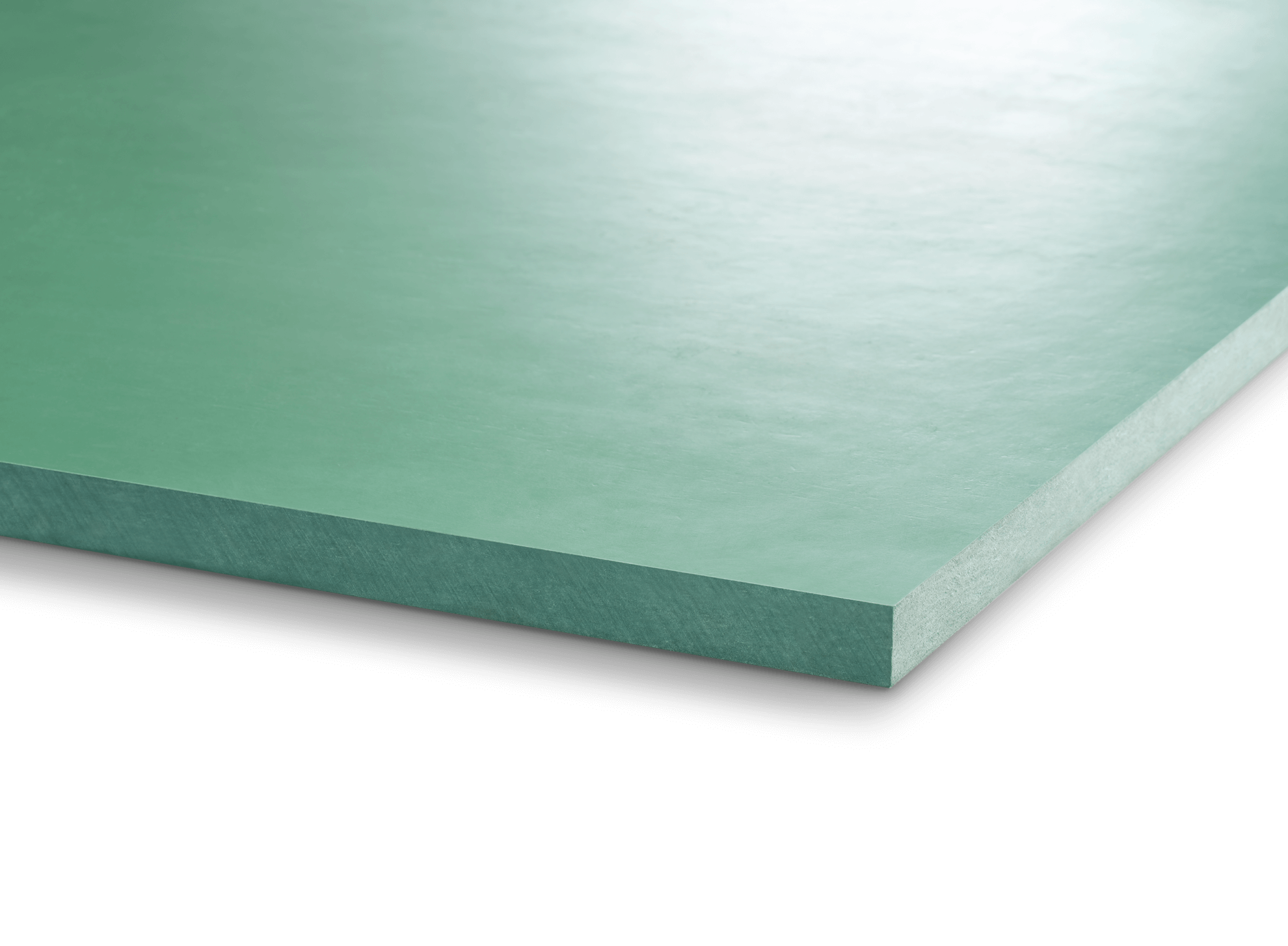

B0 lemeztípus

Magas szintű konzisztenciával rendelkező szigetelőlemez, különösen alacsony belső merevségű gépekhez, például feldolgozógépekhez, esztergagépekhez, köszörűgépekhez stb.

További információ

B4 lemeztípus

Univerzális szigetelőlemez szerszámgépekhez, műanyagipari és nyomdaipari gépekhez. Nagyon jól alkalmazható “elvándorlásra” hajlamos gépeknél.

További információ

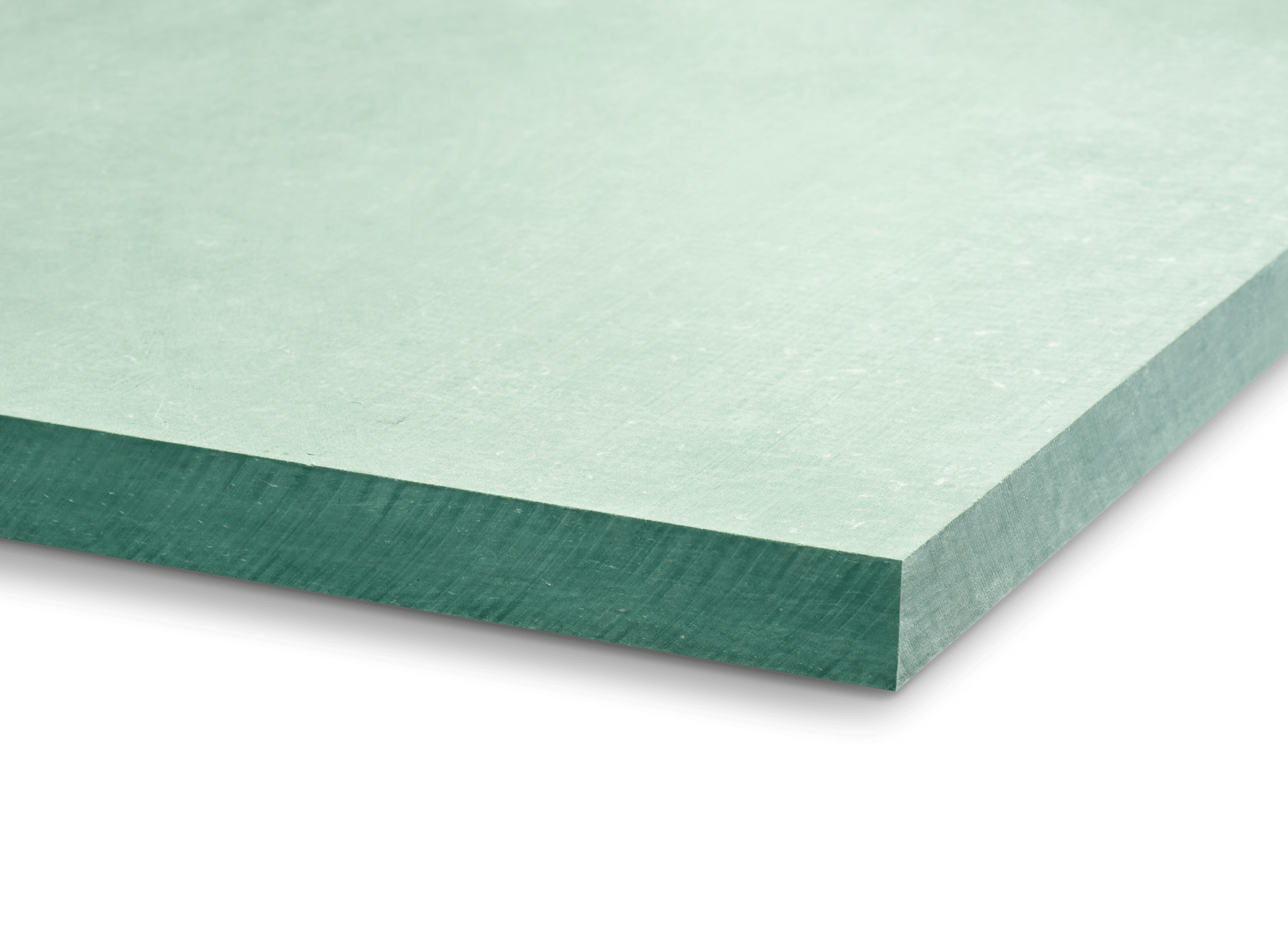

B50 lemeztípus

Szigetelőlemez nagy gépdinamikájú és csak kis érintkezési felülettel rendelkező gépekhez, pl. présekhez, lyukasztókhoz, lemezollókhoz stb.

További információ

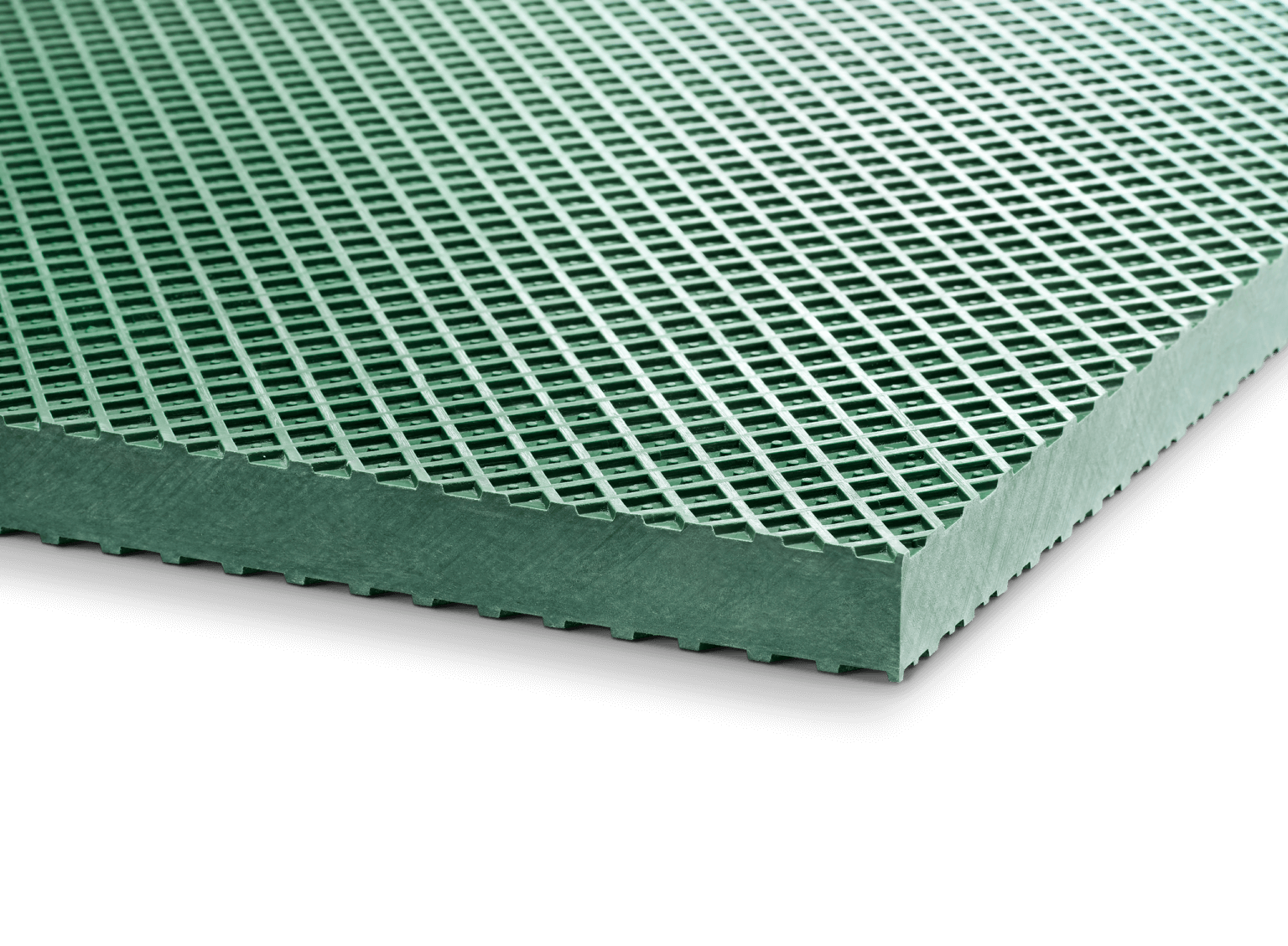

B5 lemeztípus

Profilozott szigetelőlemez az egyenetlen padlók kiegyenlítésére. Különösen kis érintkezési felülettel és nagy dinamikával rendelkező gépekhez, pl. présekhez, lyukasztókhoz, lemezollókhoz stb.

További információ

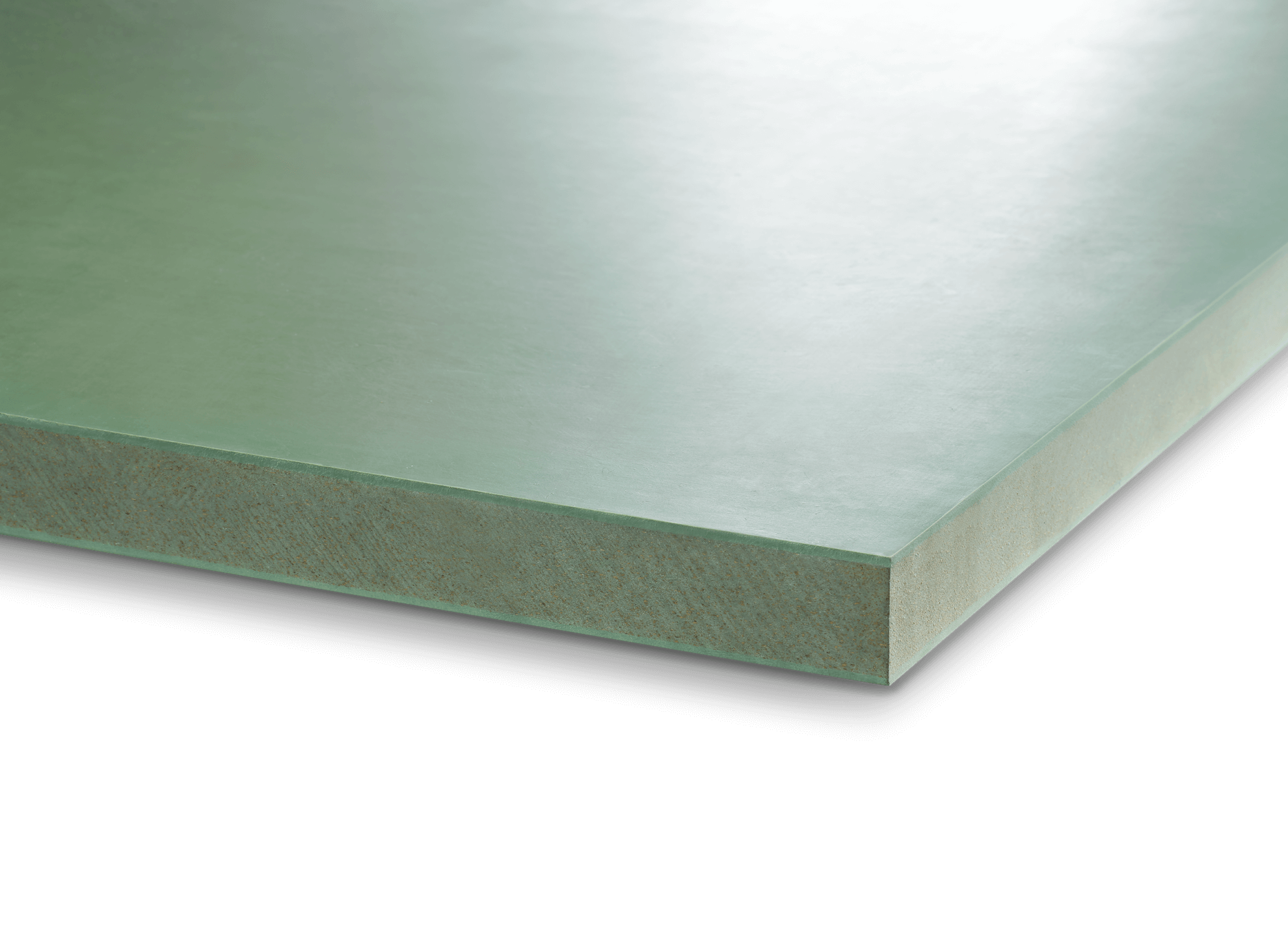

B32 lemeztípus

Puha szigetelőlemez profil nélkül, kiváló szigetelőhatással, különösen alacsony dinamikájú gépekhez, mint például közepes présgépekhez, stancológépekhez stb.

További információ

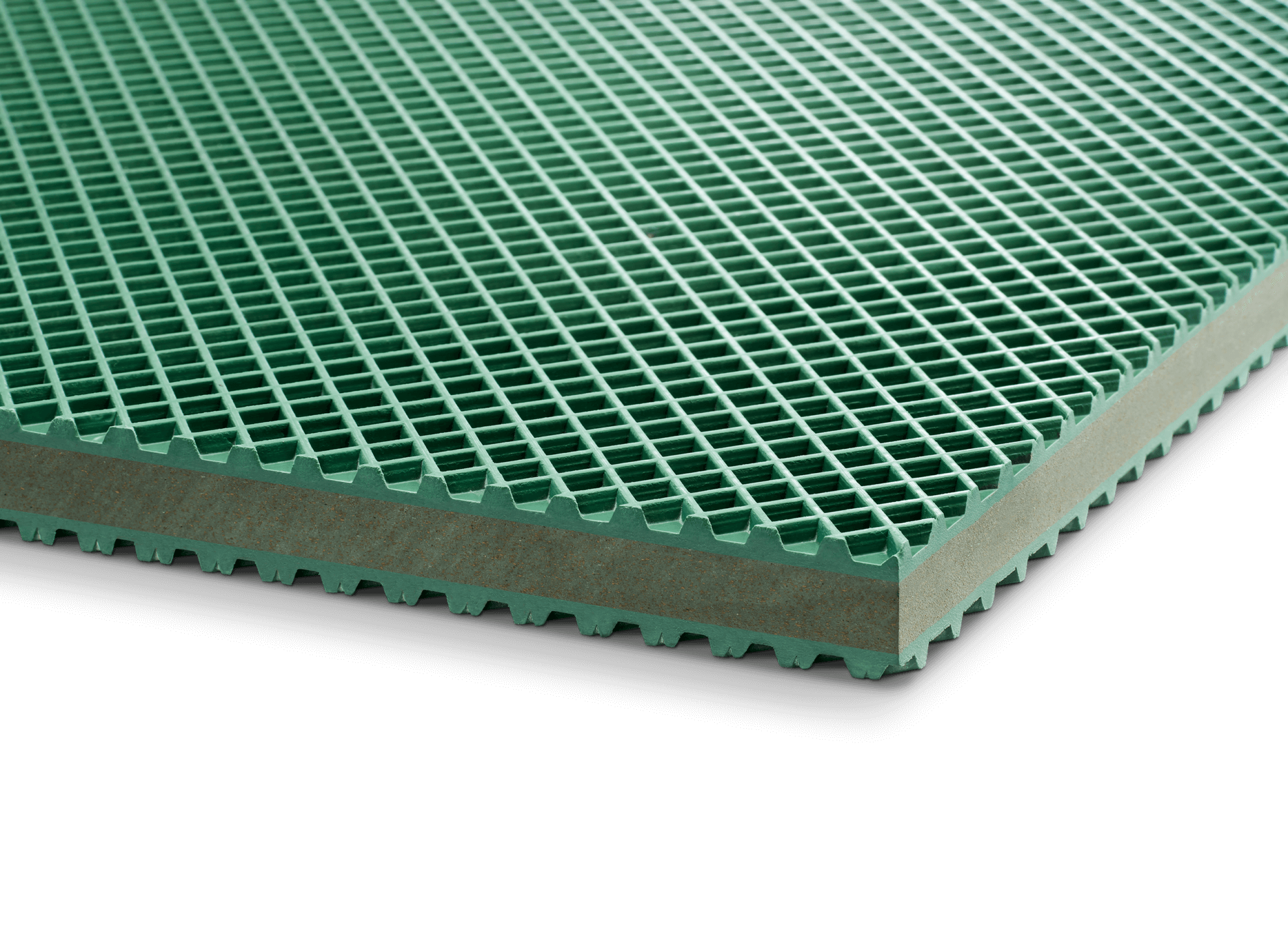

B32W lemeztípus

Profilozott nagyon puha szigetelőlemez nagyon magas szigetelőhatással. Alkalmas alacsony dinamikájú gépekhez.

További információ

B30 lemeztípus

Puha szigetelőlemez profil nélkül, különösen alkalmas emeleti beépítés hatékony szigetelésére.

További információ

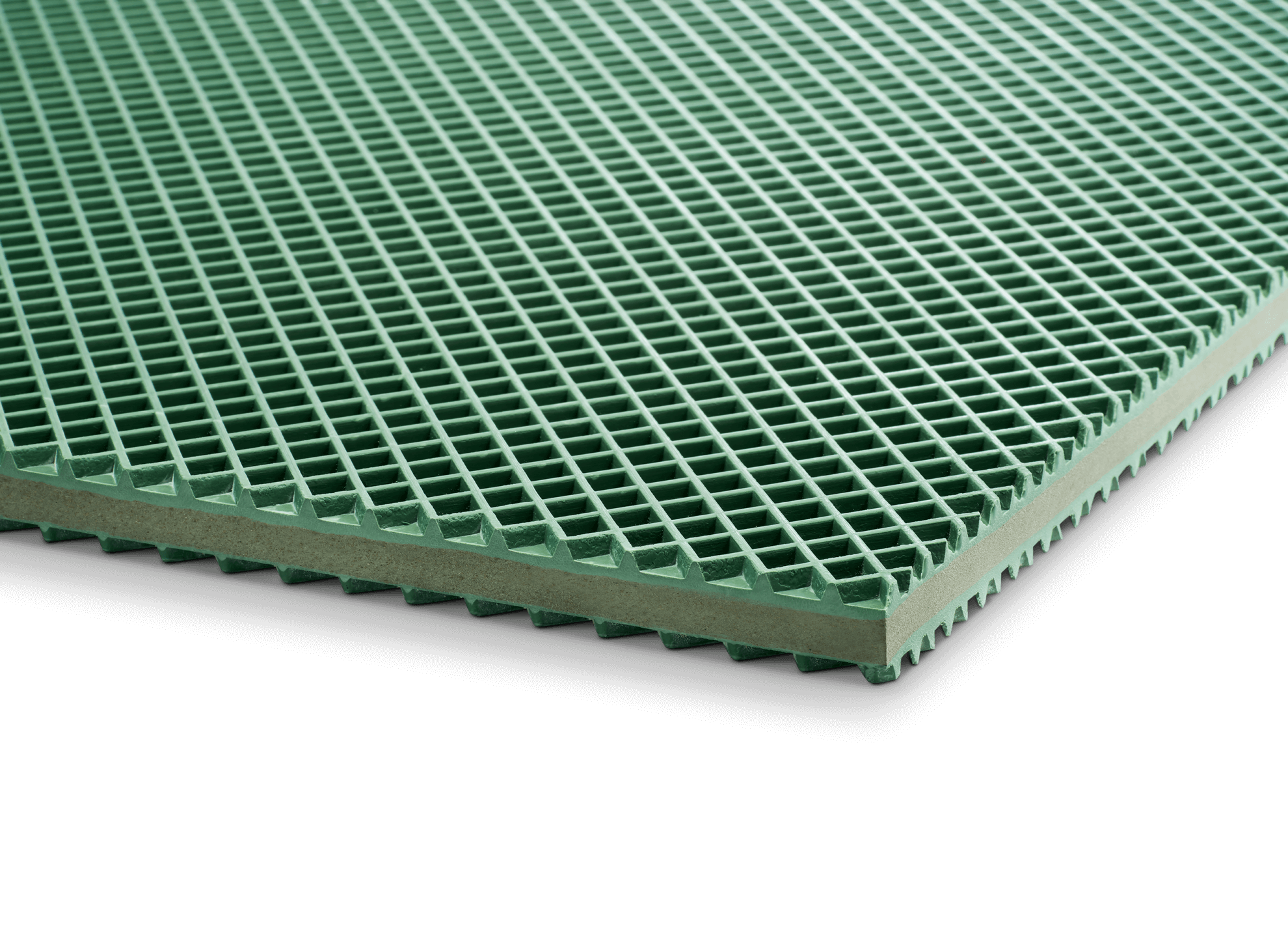

B30W lemeztípus

Nagyon puha szigetelőlemez statikus alkalmazásokhoz, optimális szigetelőhatással az alacsony frekvenciájú hangolásnak köszönhetően, pl. mérő- és vizsgálógépekhez, mérlegekhez, mikroszkópokhoz.

További információ

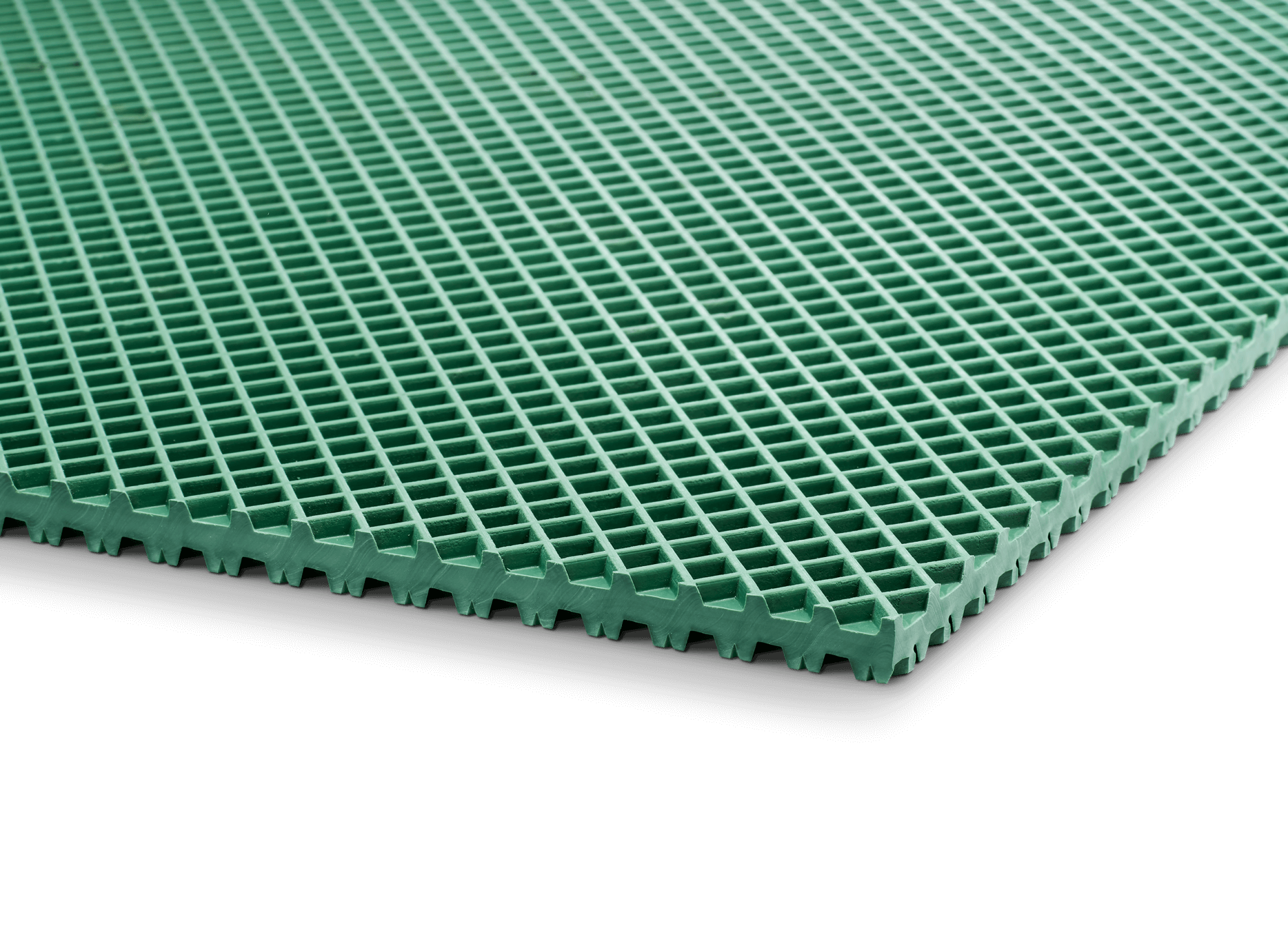

B13W lemeztípus

Speciális minőség a legmagasabb szigetelési értékekhez, akár 6 rétegben, ideálisan alkalmas talapzatszigeteléshez.

További információ

Csúszásgátló BS1, BS, BN, BR7, B8 lemeztípusok

Bilz csúszásgátló és távtartó lemezek, mechanikus kiegyenlítéshez és csúszásgátláshoz. Nem használják rezgésszigetelésre.

További információ

Rétegelt szendvicspanel lemezek

2-6 lemez rétegzése nagy méretű, nagy dinamikájú gépek és vibráló/rezgő alapok hatékony szigeteléséhez.

További információ

A megfelelő lemeztípus kiválasztása

AlkalmazásB4 típusB0 típusB6 típusB5/B50 típusB32/B32W típusB30/B30W típusB13W típus
Fémfeldolgozás
Megmunkálóközpont
Fúrógép
Fúrómarók
Esztergapad
Esztergapad, hosszú ágyas
Marógép
Présgép
Fűrészgép
Lemezolló
Csiszológép
Lyukasztó- /nibbelőgép
Továbbítópálya
Műanyag feldolgozás
Granulálógép
Malom és ütőgép
Fröccsöntőgép
Nyomda- és papíripar
Könyvkötő/nyomtató gép, hajtogató
Olló, csomagolósor
Mérés és vizsgálat
Mérőgépek, mérlegek, mikroszkópok
Lemezblokk
Alapzat

REZGÉSSZIGETELŐ LEMEZEK

Általános INFORMÁCIÓK



A rezgésszigetelő lemezek hatékony megoldást nyújtanak a legkülönbözőbb iparágakban a rezgésproblémák és a szerkezetekben keletkező zajproblémák elleni küzdelemben. A rezgésszigetelő lemezek gyapotrostszálakba ágyazott nitrilgumi és parafaszemcsék pontosan meghatározott keverékéből készülnek. A különböző típusú lemezek a kiváló fizikai és mechanikai tulajdonságuk által megfelelnek a mai kor ipara által támasztott valamennyi elvárásnak.

Nagyon jó rezgéscsillapító tulajdonságuk optimális berugózást és szintszabályozást biztosítanak mind statikus, mind dinamikus terhelés esetén.

  • A Bilz szigetelőpanelek bármilyen kör- vagy szalagfűrésszel méretre vághatók.
  • Kérésre szívesen szállítunk egyedi méreteket is.
  • A megadott maximális terhelés a gép statikus és dinamikus terheléséből tevődik össze.
  • Optimális szigetelőhatás a megadott maximális terhelés kb. 80-90 %-ánál.
  • Bizonyos lemezek egyoldalas profilozással is kaphatók (pl. B4-1 jelöléssel).
  • A megadott súrlódási együttható szabványos ipari betonpadlóra vonatkozik.
  • Vágási tűrés a DIN 7715/T5 P3 osztály szerint.
  • W: A padlóegyenetlenségek kiegyenlítésére szolgáló gofriszerkezetű változat (B32W, B30W, B13W).

A technikai változások fenntartva.

Ezek a szigetelőlemezek rétegelt szendvicspanelként is kaphatók, például alapzatok szigeteléséhez.



Rezgésszigetelő lemezek négy lehetséges felhasználási módja géptelepítéshez

A szigetelőpanelek és panelkészletek alkalmazásának sematikus ábrázolása

Olyan gépek esetén használjuk, ahol a beállítási pontossággal szemben támasztott követelmények alacsonyak. Az aljzat egyenetlenségeinek kiegyenlítése lemezekkel stb. végzik. Alapszabály szerint a lemezek elrendezése pontszerűen történik. A szükséges rezgésszigetelő lemez számát és méretét a gép súlya és a rendelkezésre álló felfekvési felület határozza meg.

Telepítéskor a gépágy mereven rácsavarozható a gépre, így áthelyezéskor az a gépen marad. Különösen ajánlott magas dinamikus erőhatásoknak kitett gépekhez (fröcsöntögépek, présgép, stb.).

Átcsavarozható aljzatrögzítés rezgésszigetelő lemez és szigetelő alátét segítségével. A szigetelő alátét alkalmazásával a rezgés nem továbbítódik a csavaros rögzítésen keresztül.

Nagy hatékonyságú lökés- és rezgésszigetelés Bilz rétegelt lemeztömbök segítségével. Különböző típusú Bilz rezgésszigetelő lemezeket rögzítenek szendvicspanel-szerűen egymáshoz, ami lényegesen jobb rezgésszigeteléshez vezet.

A Bilz rezgésszigetelő lemezek az alábbi anyagokkal szemben ellenállók:



  • Kenőanyagok
    Zsírok gördülő- és siklócsapágyakhoz, hajtóműzsírok
  • Szintetikus kenőanyagok
    Polialkilénglikolok, karbonsavészterek, fagyálló
  • Tisztítószerek
    Klórozott szénhidrogének, mosóbenzin, hidegtisztító
  • Tisztítószerek (vizes oldatok)
    Mosó- és öblítőszerek, nedvesítőszerek, hígított savak, hígított lúgok, sóoldatok
  • Tüzelőanyagok, üzemanyagok és éghető anyagok
    Benzin, gázolaj, fűtőolaj, repülőgép-üzemanyag, speciális üzemanyagok
  • Égésgátló folyadékok
    Olaj-víz emulziók, víz-olaj emulziók, vizes polimeroldatok
  • Ásványi olajok
    Vizzel elegyedő hűtő-kenő folyadékok, automata hajtóműolajok (ATF), hűtőfolyadékok, vízzel elegyedő korróziógátló olajok, hajtóműolajok, sűrített levegő olajok, kernőolajok, hőátadó olajok, szűrőolajok,  hengerlőolaj, gépjármű hajtóműolajok, ásványolaj alapú fékfolyadék.
